返回列表
注：①本文章综合自网络信息，请注意甄别。②如内容有误，欢迎指出。③如需对土工材料有更全面、系统了解，请注意结合专业权威资料获取产品信息及应用知识。

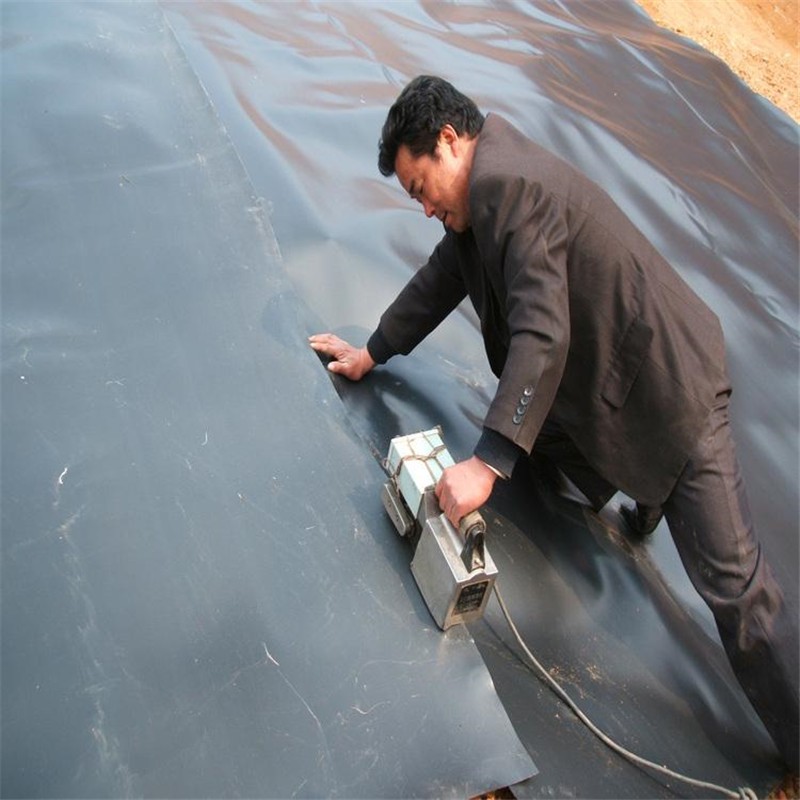

在土工合成材料应用中，土工膜凭借优异的防渗、隔离性能，广泛应用于水利、环保、市政、农业等多个领域的防渗工程，而焊接作为土工膜铺设的核心工序，其质量直接决定防渗系统的完整性与稳定性，关系到整个工程的安全与长效运行。当前，漏焊、虚焊、焊穿、焊缝偏移等质量缺陷仍是施工中的高频痛点，若未及时防控与整改，易引发渗漏隐患，影响工程使用寿命，因此，精准掌握缺陷成因、落实防控措施至关重要。
土工膜焊接缺陷主要集中在焊缝部位，其中漏焊、虚焊最为常见，同时伴随焊穿、焊缝偏移、褶皱等问题，不同缺陷的表现的差异，直接影响缺陷排查与整改的针对性，具体如下：
漏焊：焊缝出现中断、未完全融合的情况，肉眼可观察到焊缝间隙，部分细微漏焊需通过检测手段发现，此类缺陷会直接形成渗漏通道，是防渗工程的重大隐患，多出现于搭接边缘、转角等施工难点部位。
虚焊：焊缝表面看似连续完整，但实际未达到熔融融合标准，焊缝强度远低于土工膜母材强度，用手轻轻拉扯即可出现剥离，受外力或后期沉降影响易开裂渗漏，多由焊接参数不当、操作不规范导致。
焊穿：焊缝部位出现破损、烧穿，土工膜母材被过度熔化穿透，导致防渗功能直接失效，主要表现为焊缝处出现孔洞、破损，多因焊接温度过高、焊机停留时间过长或膜材厚度不均引发。
其他缺陷：焊缝偏移表现为焊缝偏离搭接区域，搭接宽度不足，影响融合效果；焊缝褶皱表现为焊接过程中膜材未展平，形成褶皱状焊缝，易产生应力集中，后期易开裂，多与铺设操作、施工环境相关。
土工膜焊接缺陷的产生并非单一因素导致，而是材料、施工、设备、环境等多环节问题叠加的结果，结合行业施工实践，核心成因可归纳为以下四类：
（一）材料因素。土工膜自身质量差异是基础诱因，若膜材厚度不均、密度不达标，或材质存在杂质、老化现象，会导致焊接时熔融不均匀，易出现虚焊、焊穿；同时，搭接宽度未达到规范要求（通常需不低于10厘米），或搭接区域存在灰尘、油污、水分等杂物，会影响膜材融合效果，引发漏焊、虚焊。此外，不同批次、不同材质的土工膜混用，也会因熔点差异导致焊接不牢固。

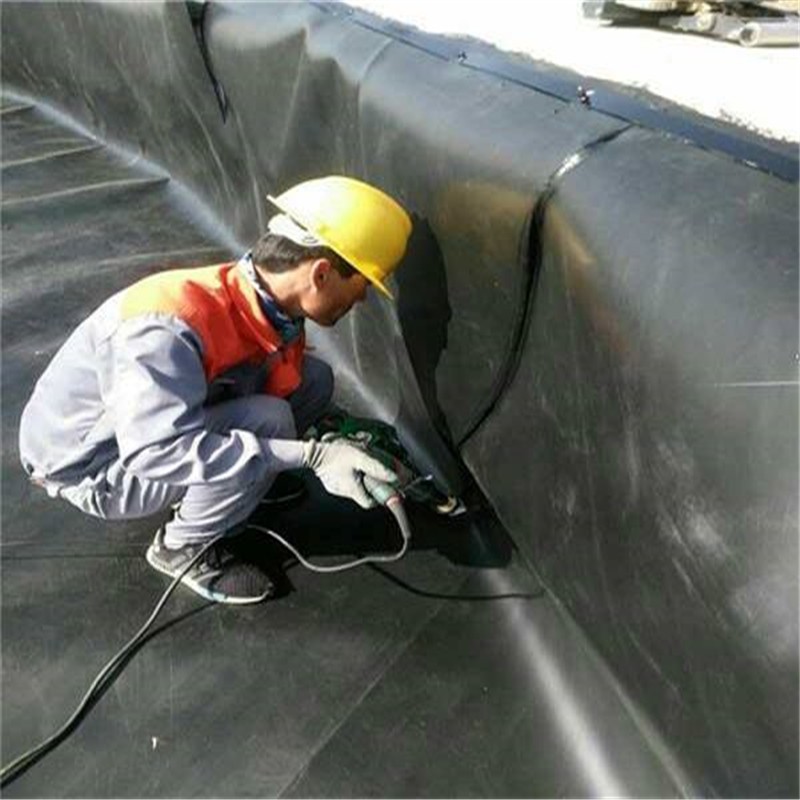

（二）施工因素。施工人员操作不规范是缺陷产生的主要人为因素，多数施工人员未经过专业培训，缺乏实操经验，无法精准把控焊接速度、温度、压力的匹配关系，如速度过快导致熔融不充分，压力不足导致融合不紧密，进而引发虚焊、漏焊；焊接前未进行试焊，未根据当日环境条件调整参数，直接进行正式焊接，易导致参数适配性不足；在转角、管道贯穿等复杂部位，未采用针对性焊接方式，易出现焊缝偏移、漏焊等问题。同时，铺设过程中膜材出现褶皱、悬空，也会影响焊接质量。
（三）设备因素。焊接设备的性能与调试状态直接影响焊接效果，若热熔焊机、挤出焊机等设备未定期校准，温度控制器、压力传感器失灵，会导致焊接温度、压力不稳定，出现温度过高或过低、压力不均的情况，引发焊穿、虚焊；焊机加热板表面有污渍、损伤，或挤出焊枪滑块磨损严重，会影响膜材熔融融合，导致焊缝质量不佳；焊接设备供电不稳定，也会影响参数稳定性，间接引发缺陷。
（四）环境因素。施工环境对焊接质量的影响易被忽视，气温低于5℃或高于40℃时，土工膜材质会出现脆化或软化，焊接时熔融效果不佳，易出现裂纹、虚焊；风力大于4级时，会影响焊机操作稳定性，导致焊缝偏移，同时易使灰尘、杂物附着在搭接区域，影响融合；雨雪天气或基础面潮湿时，搭接区域易残留水分，焊接时会形成气泡，导致漏焊、虚焊；高温暴晒下，膜材易发生热胀变形，也会影响焊接精度。
防控土工膜焊接缺陷，需立足施工全流程，从前期准备、中期操作、后期检测三个环节入手，结合行业规范与实操要点，落实精准防控措施，从源头规避缺陷产生，具体如下：
（一）施工前期准备：筑牢质量基础。一是严格把控材料质量，进场时核对土工膜产品合格证、性能检测报告，按规范进行抽样复检，确认膜材厚度、密度、拉伸强度等指标符合工程要求，杜绝使用不合格、老化或不同材质的膜材；存放时将膜材置于通风避光的仓库，现场堆放需垫高覆盖，避免日晒雨淋、破损污染。二是规范基础处理与膜材铺设，确保基础面平整、坚实，无尖锐石块、树根等杂物，压实度符合设计要求；铺设时力求平顺，避免褶皱、悬空，坡面上铺设从坡顶向坡底展放，相邻膜材搭接宽度严格控制在10厘米以上，铺设后用砂袋固定，防止风吹动。三是调试焊接设备，施工前对焊机进行全面检查，校准温度、压力控制系统，清理加热板表面污渍，更换磨损部件；根据膜材材质、厚度及当日环境条件，进行试焊，制作试样并进行剪切、剥离强度测试，确认参数（温度、速度、压力）适配后，方可进行正式焊接，试焊试样需标注日期、环境温度等信息，便于追溯。四是确认环境条件，避开雨雪、大风、高温、低温天气施工，若必须在特殊天气施工，需采取遮阳、保温、防风等防护措施，确保搭接区域清洁干燥。

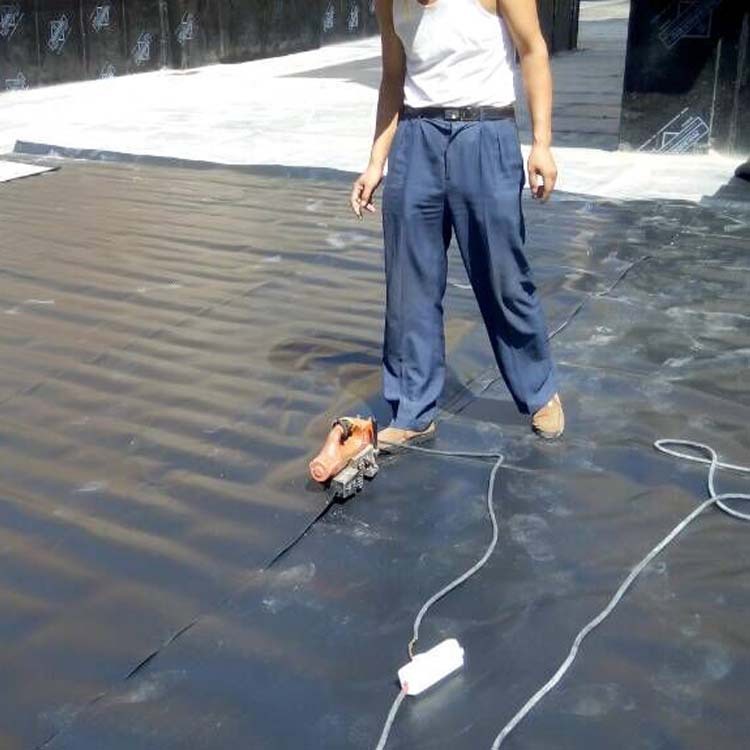

（二）施工中期操作：规范流程管控。一是强化人员培训，确保焊接人员持证上岗，熟悉设备操作规范与焊接工艺，掌握参数调整技巧，明确不同缺陷的预防要点；施工过程中安排专人现场监管，及时纠正不规范操作。二是严格控制焊接参数，根据试焊确定的参数，匀速、平稳操作焊机，避免速度过快、过慢，或压力、温度波动；热熔焊接时，确保加热均匀，挤出焊接时，保证焊条与母材完全熔合，重点把控搭接边缘、转角、T型接头等难点部位，转角处采用挤出焊加强，避免十字形焊缝，纵向与横向焊缝交汇点需进行加固焊接。三是做好焊接过程清洁，焊接前用洁净棉布擦拭搭接区域，去除灰尘、油污、水分等杂物，顽固污渍采用专用清洁剂处理，待表面完全干燥后再进行焊接；焊接中断时，重新开始前需将已焊焊缝端部切除10厘米，形成新鲜焊接面，中断时间超过2小时需重新试焊。
（三）施工后期检测：严把验收关口。坚持“三分材料，七分施工，十分检测”的原则，焊接完成后及时开展质量检测，避免缺陷遗留。一是外观检查，目测焊缝是否连续、平整、美观，无漏焊、虚焊、焊穿、褶皱、偏移等明显缺陷，焊缝边缘无毛刺、飞边，搭接宽度符合要求。二是非破坏性检测，双焊缝采用气压检测法，将焊缝两端封堵，注入压缩空气至规定压力（通常为0.2兆帕），保持3-5分钟，观察压力是否稳定，无下降则合格；单焊缝、复杂节点采用真空盒检测法，在焊缝上涂抹肥皂水，盖上真空盒并抽真空，无气泡则合格；含导电炭黑的土工膜可采用电火花检测法，探扫过程无火花则无漏洞。三是破坏性抽检，按规范频率截取焊缝试样，送至实验室进行剪切、剥离强度测试，测试结果需不低于母材强度的相应百分比，不合格则需在测试失败位置周边重新取样检测，直至合格。检测过程中发现的轻微缺陷，立即标记并整改，避免隐患扩大。
针对检测中发现的焊接缺陷，需结合缺陷类型、严重程度，采取针对性整改措施，整改后重新检测，确保达到施工规范要求，具体整改方法如下：
（一）漏焊、虚焊整改。轻微漏焊、虚焊，采用手持焊枪进行补焊，补焊范围需超出缺陷区域每边至少10厘米，补焊时严格遵循试焊确定的参数，确保补焊焊缝与母材完全融合；严重漏焊、虚焊，需将缺陷区域切除，重新裁剪同规格土工膜进行搭接焊接，搭接宽度不低于10厘米，焊接后进行全面检测，确保无新的缺陷。
（二）焊穿整改。将焊穿部位及周边受损区域彻底切除，清理干净搭接区域，裁剪同材质、同规格的土工膜作为补丁，补丁尺寸需超出破损边缘至少15厘米，采用挤出焊将补丁与母材牢固焊接，焊接后进行真空盒检测或电火花检测，确认无渗漏。
（三）焊缝偏移、褶皱整改。焊缝偏移且搭接宽度不足时，需切除偏移部分，重新调整膜材位置，确保搭接宽度达标后重新焊接；焊缝出现褶皱时，需将褶皱部位切除，展平膜材后重新焊接，避免褶皱残留导致后期开裂。
（四）整改后验收。所有缺陷整改完成后，需重新开展外观检测、非破坏性检测，必要时进行破坏性抽检，确保整改后的焊缝质量符合规范要求；同时做好整改记录，详细标注缺陷位置、整改方法、所用材料、整改时间及检测结果，归档保存，作为工程档案的一部分。整改完成后，及时铺设保护层，避免膜材及焊缝再次受损。
结语：土工膜焊接质量是防渗工程的核心保障，漏焊、虚焊等缺陷的防控与整改，需贯穿施工全流程，结合材料、施工、设备、环境等多方面因素，落实规范操作与精准管控。唯有强化技术培训、严格质量检测、规范整改流程，才能有效规避焊接缺陷，提升土工膜防渗系统的可靠性与耐久性，推动土工合成材料行业高质量发展。
