注：①本文章综合自网络信息，请注意甄别。②如内容有误，欢迎指出。③如需对土工材料有更全面、系统了解，请注意结合专业权威资料获取产品信息及应用知识。

一、行业现存抗拉痛点，直击大型工程应用短板

现阶段河湖清淤、滨海围垦、航道整治、市政淤泥固结等大型水环境岩土工程中，土工管袋已成为生态固结、挡土围堰、淤泥脱水的核心柔性土工材料。结合近年工程抽检数据来看，常规款土工管袋失效故障中，72%故障源于抗拉伸性能不达标，衍生三大通用行业痛点：第一，高低温、酸碱水土、紫外线露天环境下，管袋经纬向拉伸强度衰减过快，服役周期达不到工程设计年限；第二，管袋拼接缝、收口缝为抗拉薄弱点位，填充淤泥、砂石荷载后，缝合处易撕裂、爆袋，耽误施工工期；第三，通用均质织造管袋受力不均衡，围堰底部、迎水流侧局部拉应力超标，整体形变超标，不符合大型水利工程形变管控标准；第四，市面部分管袋仅标注静态抗拉参数，未适配动态水流冲击、沉降挤压工况，参数与现场施工适配度较低。

基于大型工程设计验收标准，围堰护坡类土工管袋纵向断裂强度需≥50kN/m，横向断裂强度需≥40kN/m，常规未优化管袋难以兼顾静态承重、动态冲击双重抗拉需求，优化抗拉伸性能成为行业产品迭代、工程提质的核心方向。

二、土工管袋抗拉伸性能四大核心影响因素

结合土工合成材料国标检测试验数据，排除施工人为操作失误外，材料本源、生产、环境、施工四大维度，直接决定土工管袋长效抗拉伸能力，具体划分如下：

1.高分子基材原料因素

市面上土工管袋主流基材为PP聚丙烯、HDPE高密度聚乙烯两类高分子纤维材质，原料分子量、改性助剂配比直接决定基础抗拉值。纯原生高分子纤维抗拉韧性优于再生纤维，低分子量纤维受力易脆断；未添加抗氧、抗紫外助剂的基材，露天工况3-6个月经纬抗拉强度衰减30%以上，酸碱水质环境下纤维分子链断裂，拉伸延伸率失控。

2.织造与缝制工艺因素

织造结构分为平织、斜织、三层复合织造三类，同等克重下，三层梯度复合织造结构应力分散能力最优；同时经纬纱密度配比、纱线捻度影响均匀抗拉性，长宽比失衡的管袋，长边拉应力可达短边2倍，极易单边拉伸破损。另外缝制线材质、针距、双层缝合工艺，是管袋接缝抗拉核心指标，单线缝制管袋接缝抗拉强度仅为布身60%，属于典型薄弱位置。

3.外部服役工况因素

分为静态荷载工况与动态冲击工况：静态淤泥侧压力、地基沉降挤压力会造成持续性慢拉伸；海浪、河道径流、汛期水流形成高频动态冲击拉伸。除此之外，极端高低温、水土酸碱腐蚀、露天紫外线直射，会破坏织物纤维交联结构，降低极限抗拉承载力。

4.现场施工管控因素

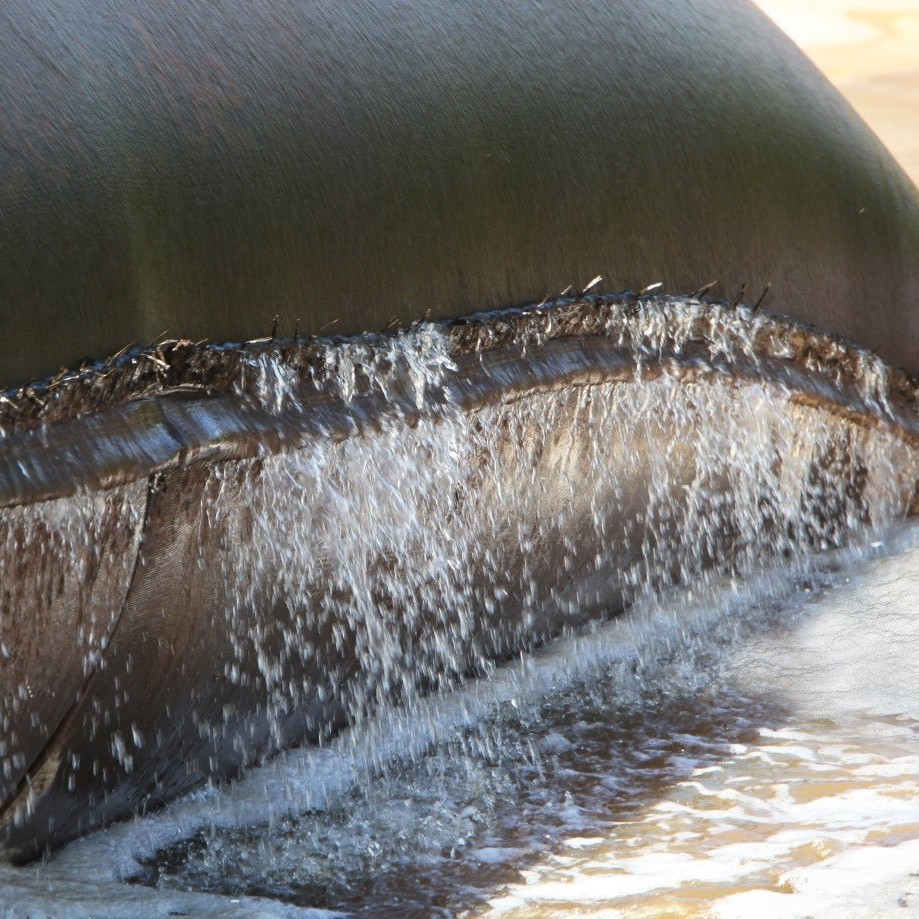

管袋填充速率、填充含固量、场地张拉固定方式、叠放排布方式，间接改变受力数值。填充过满、单侧快速填料，会导致管袋局部应力集中，瞬时拉伸荷载超标；未做垫层找平施工，尖锐碎石摩擦管袋基体，会产生隐性划痕，降低整体抗拉伸极限值。

三、合规落地型土工管袋抗拉伸性能优化技术

依托现行土工材料生产、施工国标，结合行业产学研研发成果，总结四大低成本、易落地、适配量产的抗拉优化技术，适配量产加工与现场施工改造，无特殊工艺门槛，符合行业量产规范：

1.基材改性增效技术

采用原生高分子共混改性工艺，按配比添加抗紫外、抗水解、抗酸碱功能助剂，优化纤维分子交联密度；区分工况定制基材：内陆淡水河道选用改性PP纤维基材，滨海高盐环境选用耐蚀HDPE复合基材，经过GB/T 16422紫外老化、GB/T 17631抗氧化检测后，成品长期抗拉衰减率控制在8%以内，远优于行业常规20%衰减标准。

2.梯度复合织造优化技术

摒弃传统均质平织工艺，采用“外层耐磨抗拉+中层高强承重+内层透水维稳”三明治三层织造结构，结合工程受力仿真测算，做差异化经纬密度设计；针对围堰迎水面、基底承压区做局部加密织造，采用梯度强度织造设计，均衡全域拉应力，材料整体抗拉利用率提升22%以上，适配高低压差异化受力工程。

3.接缝全域抗拉加固工艺

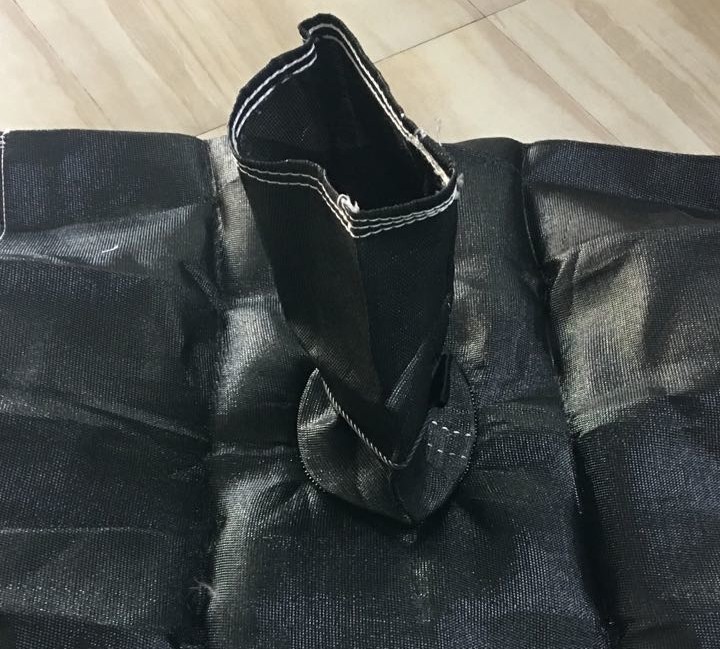

更改传统单线缝合工艺，统一采用高强涤纶合股线双线锁边缝合，收口、拼接位置增设无纺加固包边，严控针距8-12针/10cm，让接缝抗拉强度不低于管袋布身抗拉强度；大尺寸工程专用管袋，加装一体式无纺搭接边，减少现场二次拼接缝，规避接缝拉伸撕裂风险。

4.工况适配施工优化工艺

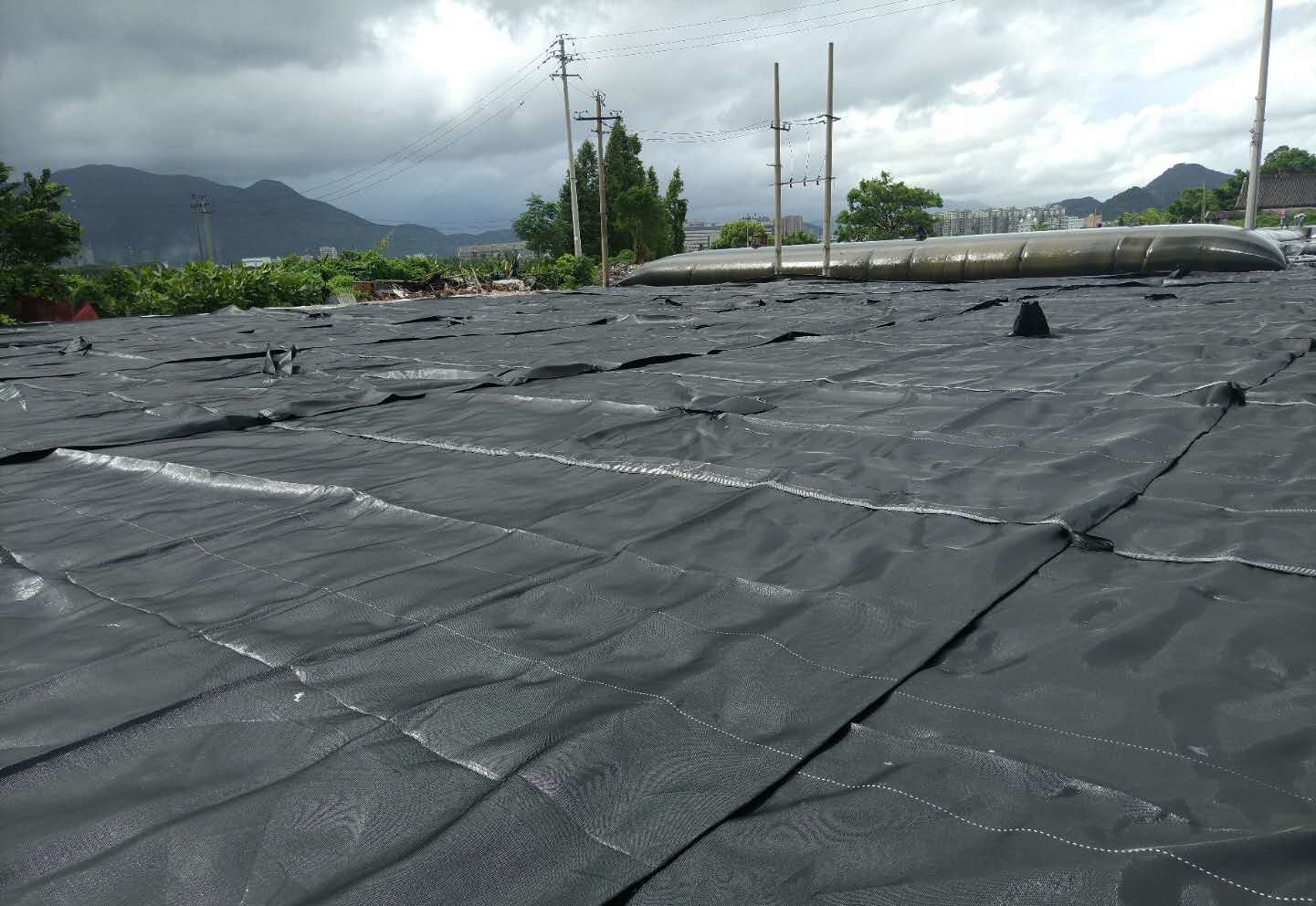

贴合DB13/T 5985-2024土工管袋应用规范，施工前置优化抗拉受力：施工基底铺设薄层土工垫层隔离尖锐骨料；控制分层匀速填料，管袋填充率管控70%-80%，预留形变拉伸余量；汛期动态水流区域，采用错位叠放+锚点张拉固定方式，分散瞬时水流拉伸冲击力，从施工端降低管袋拉伸破损概率。

四、大型合规工程应用案例及抗拉应用效果

所选两大工程均为公开合规水利民生工程，严格依照国标选用优化后抗拉型土工管袋，全程留存抗拉检测、形变验收数据，具备行业参考复刻价值。

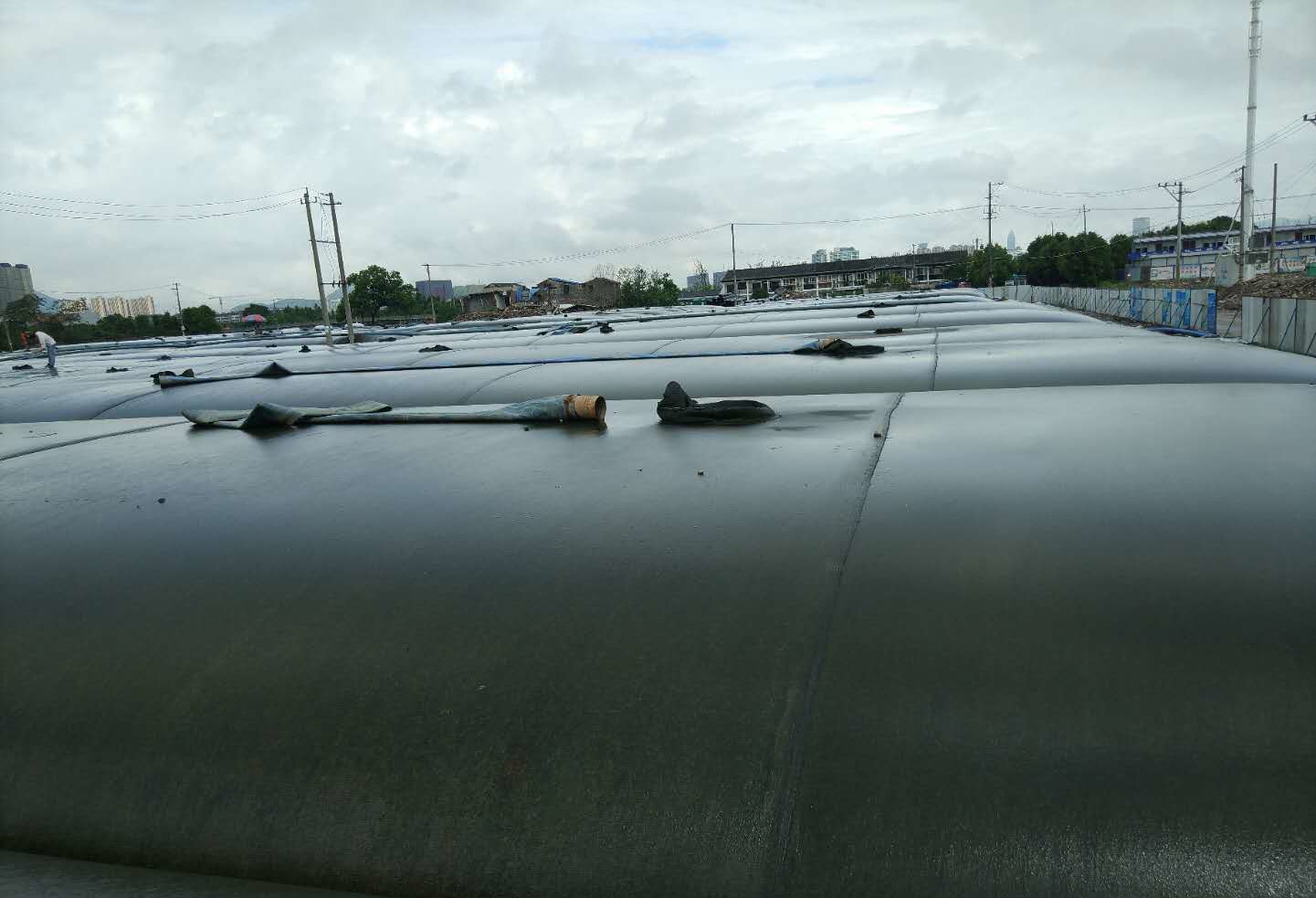

案例一：区域性河道全域生态清淤治理工程

1.工程概况：中型跨片区河道综合治理项目，全域清淤总量约28万m³，兼顾边坡生态护岸、淤泥脱水固结、岸坡防冲刷施工，水土偏弱碱性，露天全天候服役，设计管袋服役年限8年。

2.材料选型：选用230g/m²改性三层织造抗拉型土工管袋，纵向抗拉强度56kN/m，横向抗拉强度48kN/m，做双线包边缝合预处理，适配河道酸碱、露天紫外工况。

3.应用效果：施工周期6个月，全程汛期水流冲击、水位升降往复拉伸作业，完工抽检管袋整体形变0.6%，低于行业2%形变管控阈值；无接缝撕裂、基体拉伸开裂问题，淤泥固结成型稳定，完工一年后复测经纬向抗拉强度保留率91%，满足长效河道运维标准。

案例二：滨海片区生态围堰围垦工程

1.工程概况：沿海生态护坡临时围堰工程，海域日均浪高1.2-2m，高盐氯离子水土环境，管袋需长期承受波浪动态冲击、基底沉降双向拉伸荷载，围堰挡水高度4.2m。

2.材料选型：海域专用HDPE改性抗拉土工管袋，全域梯度加密织造，关键承压区局部补强织造，接缝双层加固，极限动态抗拉承载力适配海域高频冲击工况。

3.应用效果：围堰完工服役14个月，经受台风过境高浪冲击多轮次，管袋整体形变稳定控制在4%以内，无拉伸破损、局部鼓包问题；相较传统普通土工管袋，工程运维修补频次大幅降低，整体施工安全性、结构稳定性显著提升，适配滨海高抗拉荷载大型工程。

五、行业施工选型抗拉管控总结

现阶段土工管袋产品研发，需从单一提升基础抗拉数值，转向“原料改性+结构织造+接缝加固+工况施工”全链条抗拉优化；工程选型不可只参考静态抗拉参数，需结合水土腐蚀性、动态水流荷载、露天老化条件综合选型；施工端严格遵循国标填充、锚固、垫层施工规范，双向规避拉伸失效问题，适配水利、环保、市政各类大型长效土工工程项目。
