在土工工程施工中，排水板是地基排水、防渗疏水、水土固结的核心土工合成材料，广泛应用于市政园林、水利堤坝、软基加固、环卫填埋等场景。当前行业普遍存在两大突出问题：一是部分排水板立体导水结构设计同质化、不科学，凸台高度、导流通道、筋条排布不合理，受压后易出现通道塌陷、堵塞，大幅降低排水效率；二是工程选型与施工中，忽视通水能力与工况荷载、水文条件的匹配，未严格对标国标参数，导致高水压、高覆土工况下通水量不足，引发地基积水、土体固结不达标、工程沉降变形等质量问题，增加工程运维成本与安全隐患。因此，规范排水板立体导水结构设计、明确不同工况通水能力匹配标准，是保障工程质量的关键。
排水板立体导水结构是决定其通水、抗压、疏水性能的核心，整体采用立体凸台中空导流结构，依托凸起支撑骨架与立体空腔形成连续排水通道，实现积水快速导流排出，结构设计需兼顾抗压稳定性、通道通畅性、透水高效性三大核心原则。

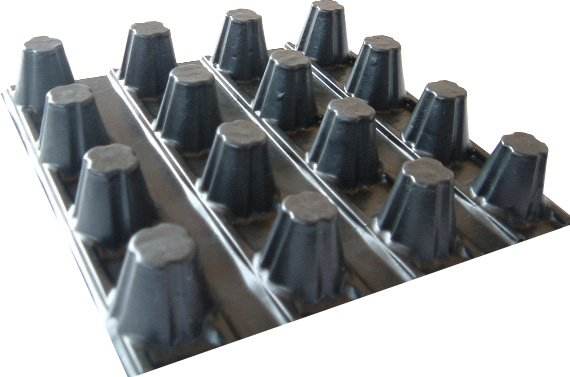

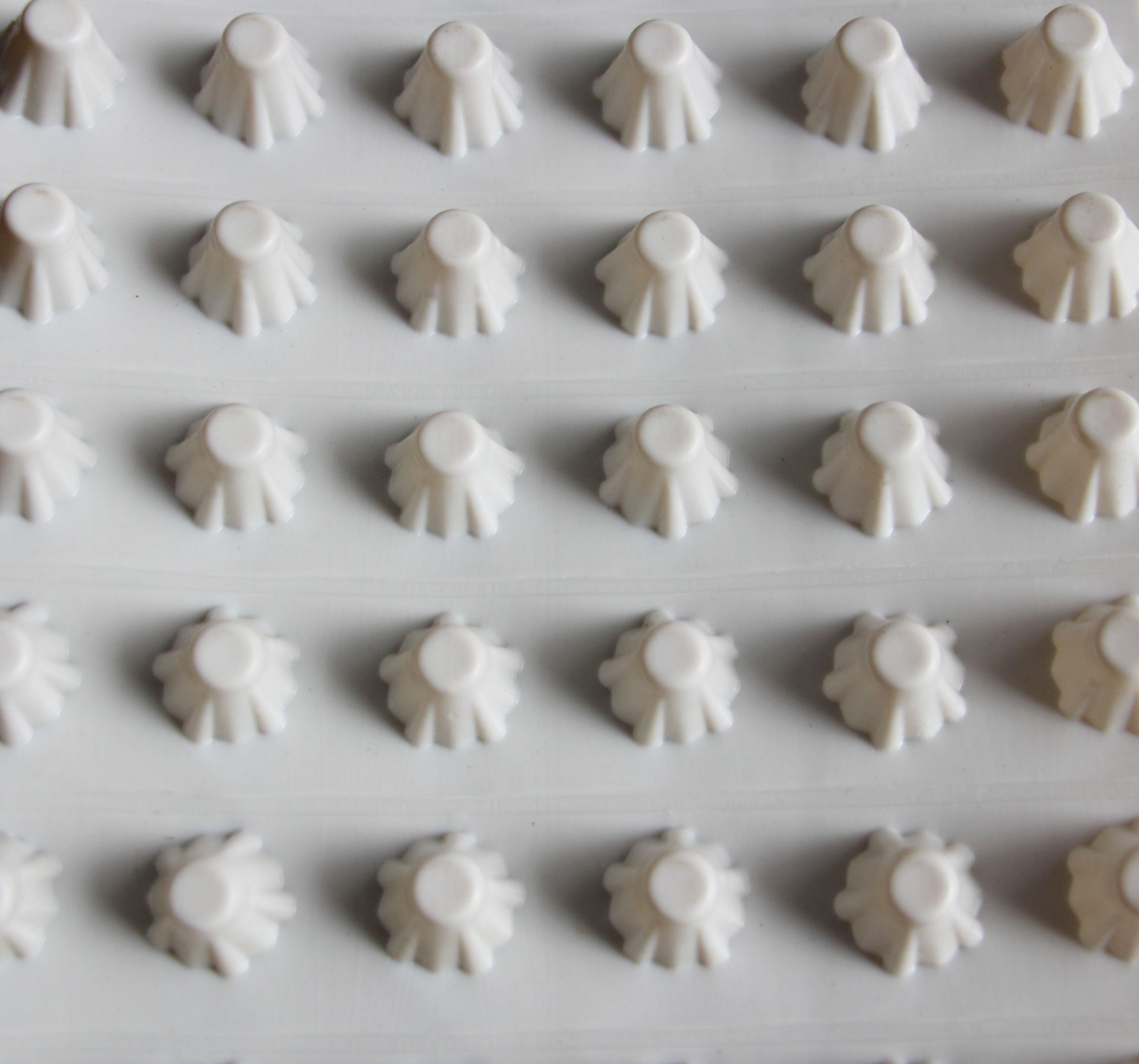

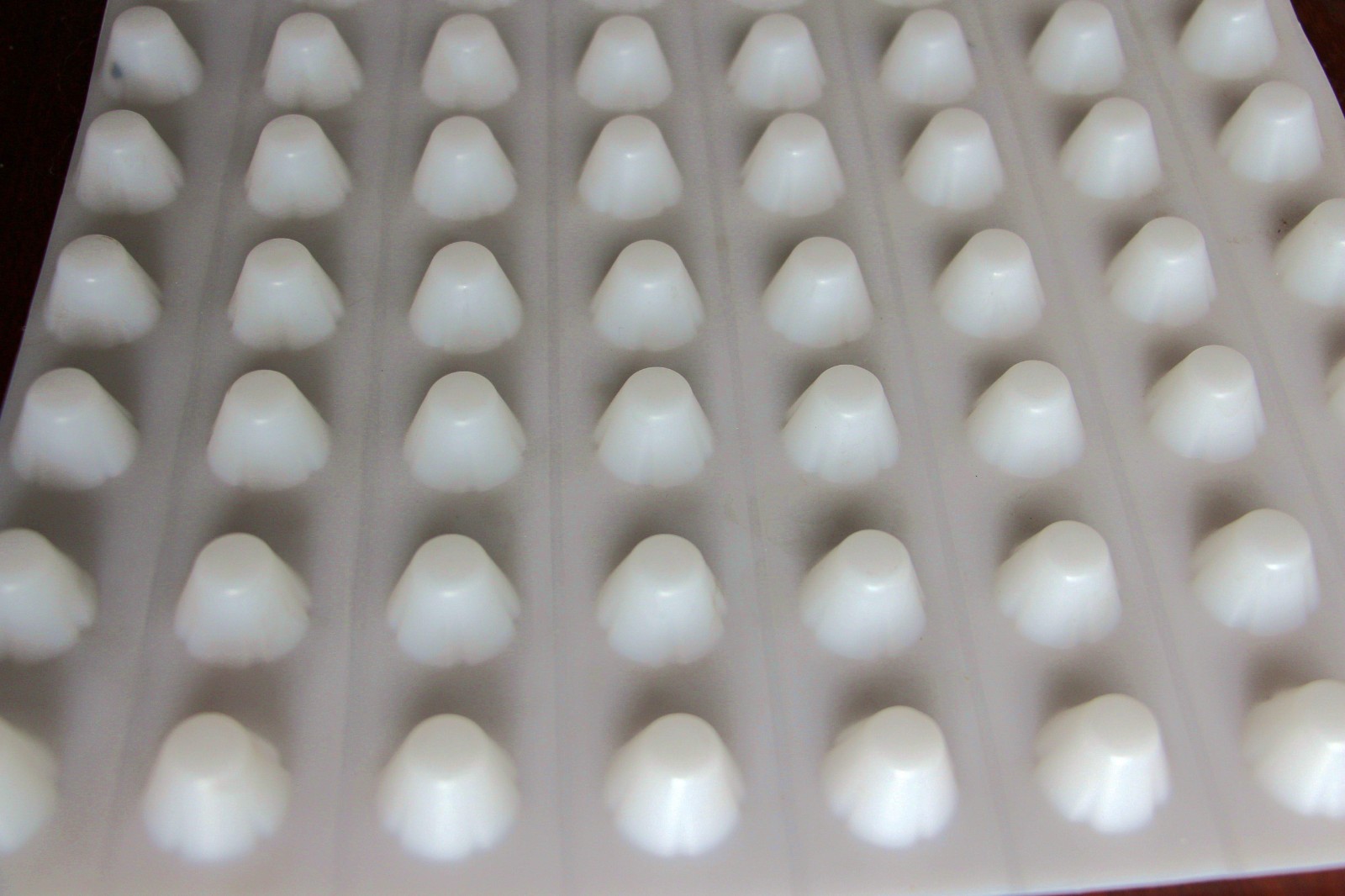

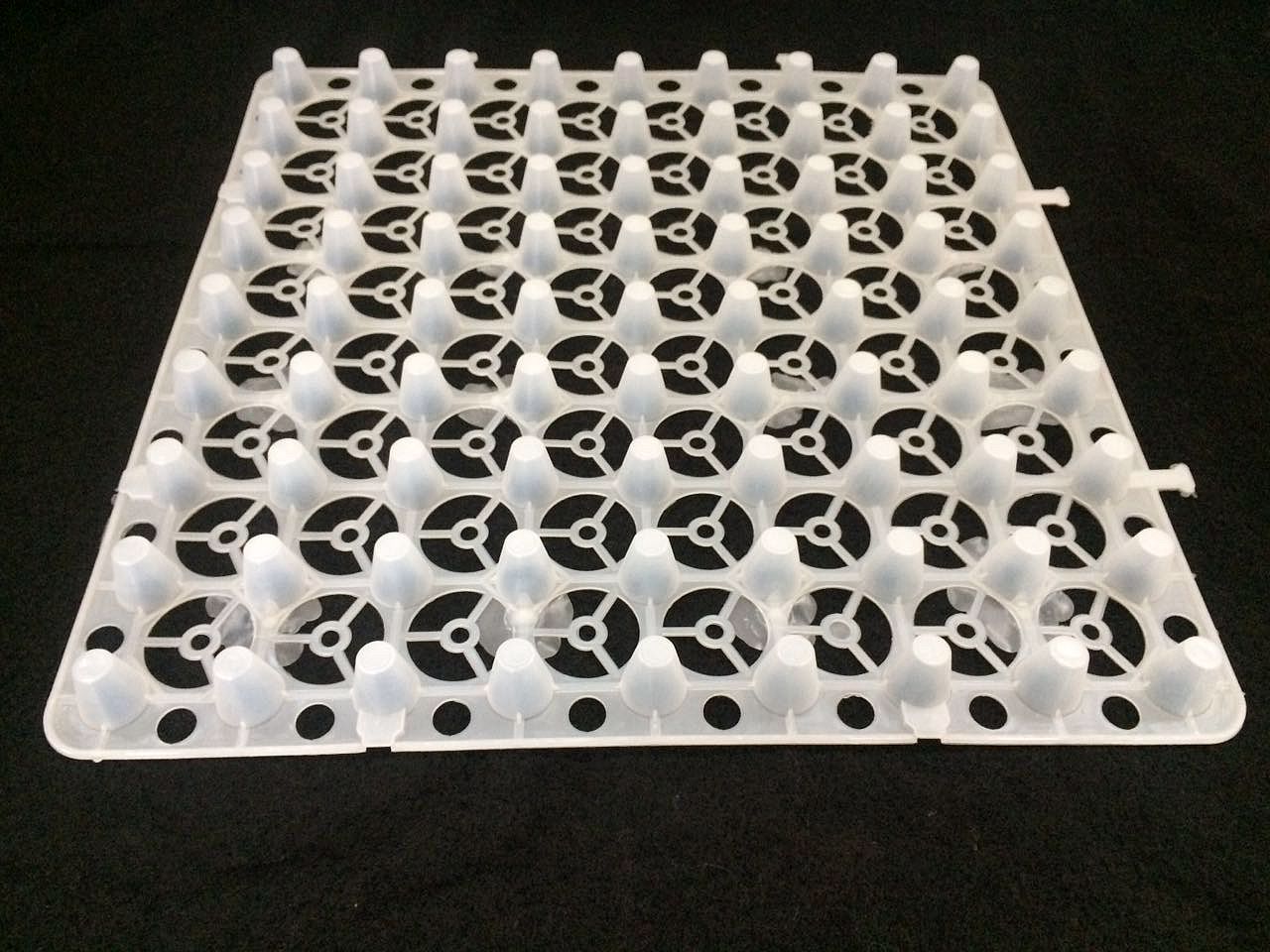

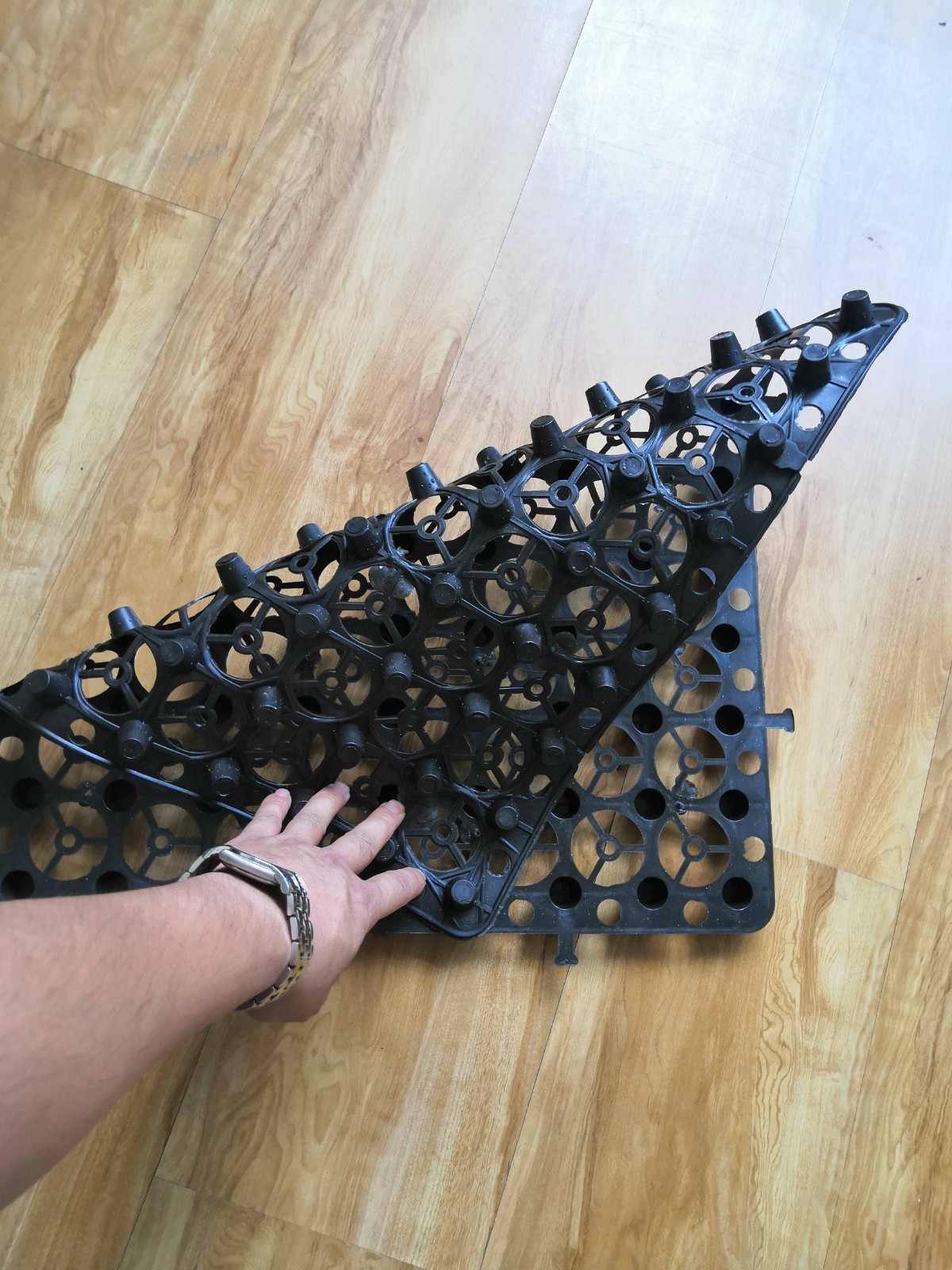

从结构组成来看，标准排水板由基板、立体凸台、导流空腔、滤膜贴合层四部分构成。基板采用高密度聚乙烯材质，具备高强度、耐腐蚀、抗老化特性，为整体结构提供稳定性；立体凸台采用均匀矩阵式排布，凸台高度、间距、壁厚为核心设计指标，直接决定空腔容积与抗压性能，可有效抵御土体覆土压力、施工碾压压力，避免导流通道压缩变形；导流空腔为连续贯通立体通道，是积水输送的核心路径，结构设计需保证无死角、无隔断，确保水流顺畅；外层贴合滤膜可实现透水拦土，防止泥沙颗粒进入空腔造成堵塞，保障长期排水稳定性。
结构设计需严格遵循国标技术要求，依据GB/T 17639-2022《土工合成材料 塑料排水板》标准，结构设计需满足抗压变形、通道完整性、透水稳定性三大基础要求。同时，立体结构的骨架支撑比例、空腔有效过水面积需与产品规格匹配，确保不同压力工况下，导流通道不会出现大幅收缩，从结构层面保障通水能力的稳定性。
通水能力是排水板核心性能指标，以纵向通水量为核心检测参数，指标准测试条件下单位时间内排水板的过水流量，国内检测与验收主要对标GB/T 17639-2022、JTS/T 206—1—2023两大核心标准，不同压力工况对应明确的参数阈值。
根据行业标准规范，模拟常规土体侧压350kPa工况下，普通规格排水板纵向通水量需≥15cm³/s，中高端工程专用排水板通水量需达到25cm³/s、40cm³/s、55cm³/s及以上梯度标准；低荷载市政绿化工况，150kPa压力下通水量需≥10cm³/s，满足浅层排水需求。同时，滤膜渗透系数需≥5×10⁻⁴cm/s，保障透水效率与拦土效果匹配，避免出现透水滞后、泥沙堵塞等问题。所有通水量测试需按照JTGE50规程搭建梯度水头装置，在标准温度、饱和试样条件下完成检测，确保数据精准合规。
排水板通水能力适配需结合工程荷载、覆土厚度、水文流量、使用场景精准匹配，杜绝通用化选型，具体工况适配标准如下：
1. 市政园林绿化工况：该工况覆土压力低、积水流量小，荷载压力多在100-200kPa，选型适配通水量≥10-15cm³/s的常规排水板即可满足需求，重点保障结构轻便、排水顺畅，满足绿地疏水、顶板排水需求。
2. 建筑地下室、屋面防渗工况：存在一定覆土荷载与季节性积水，压力工况约200-300kPa，需选用通水量≥25cm³/s的排水板，同时要求立体结构抗压性强，避免长期覆土导致通道压缩，保障防渗排水长效稳定。
3. 软基处理、水利堤坝工况：属于高荷载、高水压工况，土体侧压可达350kPa及以上，地基固结排水需求量大，需选用通水量≥40-55cm³/s的高强度排水板，依托大容积立体导流空腔，快速排出土体孔隙水，加速地基固结，防止沉降变形。
4. 垃圾填埋场、尾矿库工况：工况环境复杂、排水周期长，兼顾疏水、防渗、防堵塞需求，需严格执行CJ/T 452-2014标准，选用通水能力达标、滤膜孔径均匀的复合排水板，保障长期排水通畅，适配复杂水土环境。
结构设计与通水能力的精准匹配是工程达标核心，核心遵循“结构抗压适配荷载、空腔容积匹配流量、滤膜透水匹配导流”三大原则。高荷载工况需加大凸台壁厚、优化骨架排布，提升结构抗压性，保障通水通道不收缩；大流量工况需增大立体空腔有效过水面积，提升单位时间通水量；同时保证滤膜透水性能与主体导流能力适配，避免出现“透水慢、排水快”的性能失衡问题，全方位保障排水系统稳定运行。
