返回列表
注：①本文章综合自网络信息，请注意甄别。②如内容有误，欢迎指出。③如需对土工材料有更全面、系统了解，请注意结合专业权威资料获取产品信息及应用知识。
在园林景观、市政绿化、生态蓄水等人工湖工程中，防渗层起皮、鼓包、开裂、漏水是最普遍的施工质量问题，多数项目完工后短期就出现渗水、水位下降、基底返潮等故障，不得不二次返工，大幅增加工期与物料成本。结合行业工程实操经验，问题核心根源集中在四大方面。
其一，基面处理不达标。施工基面残留碎石、杂草、树根、建筑垃圾等尖锐杂物，基底压实度不足、凹凸不平，后期地基轻微沉降、杂物穿刺膜体，导致复合土工膜破损起皮，形成渗漏通道。其二，膜体铺设不规范，铺设过紧无松弛余量、边坡固定不牢固，受温度热胀冷缩、水体压力影响，膜体拉伸开裂、起皱脱落。其三，焊缝施工工艺粗糙，存在虚焊、漏焊、跳焊、搭接宽度不足等问题，焊缝密封性能不达标，是人工湖后期漏水的主要隐患点。其四，后期防护与养护缺失，防渗膜铺设后未及时铺设保护层，长期受紫外线暴晒、外力冲刷侵蚀，加速膜体老化起皮、破损渗漏。
为彻底解决人工湖防渗返工问题，规避起皮漏水隐患，结合土工材料行业施工规范，梳理出闭环式全套施工流程，覆盖前期准备、基面处理、膜体铺设、节点施工、检测验收、成品养护全工序，适配各类人工湖防渗场景。
提前核对施工场地尺寸，根据人工湖湖底、边坡、边角节点形态，规划复合土工膜裁剪方案，优先减少拼接缝隙，降低渗漏风险。选用适配人工湖蓄水场景的复合土工膜，常规采用两布一膜结构，兼具防渗、防护、抗老化特性，适配户外复杂工况。同时调试热熔焊接机、检测设备、固定工具等，确保设备运行稳定，提前梳理施工基准规范，统一施工标准。
基面质量直接决定防渗工程使用寿命，是杜绝膜体起皮、破损的核心基础。全面清理施工区域内所有尖锐杂物、杂草、树根、浮土，对坑洼、凸起部位进行找平夯实，采用细砂土、黏土进行基面修整，保证基面平整、密实、无尖锐棱角，基底压实度符合工程标准。修整完成后进行基面验收，确认无隐患后方可进入下一工序，从源头避免膜体被穿刺、受力不均引发的起皮开裂问题。

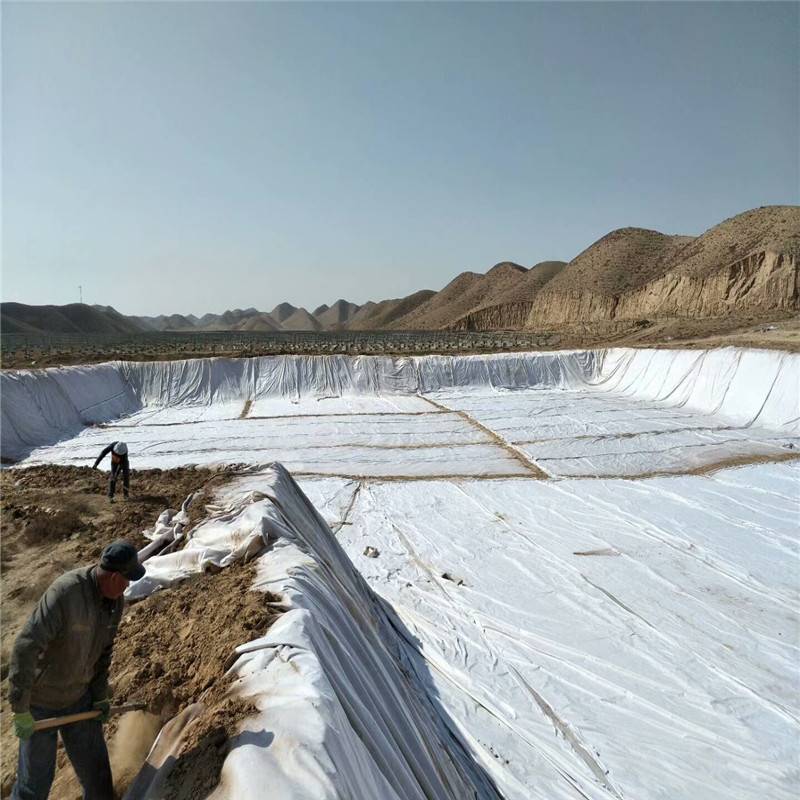

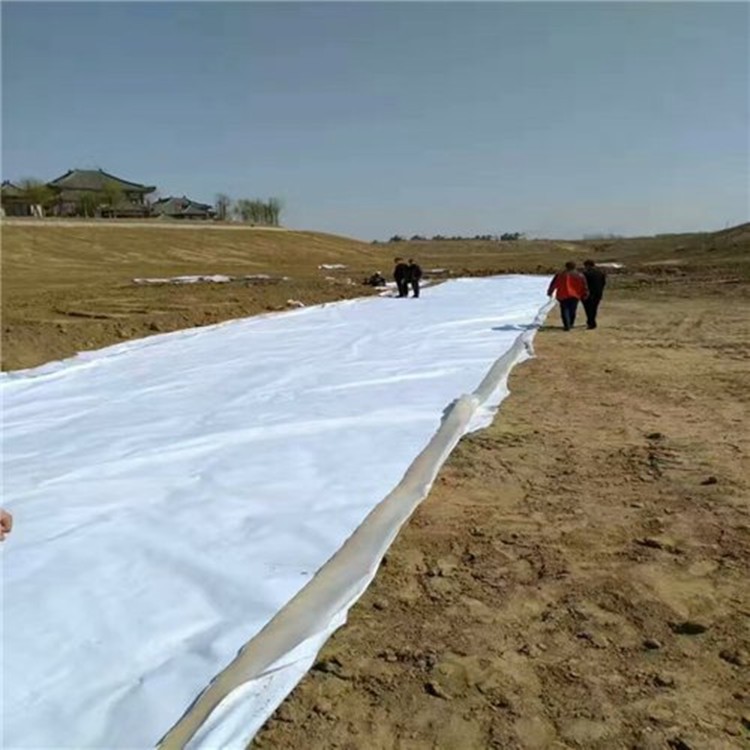

根据现场尺寸精准裁剪膜材，裁剪后有序转运至施工区域，避免拖拽、磨损膜体。铺设严格遵循“先湖底后边坡、从中心向边缘、从上至下”的施工顺序，贴合人工湖地形走势铺设。铺设时预留3%-5%松弛余量，适配温度变化与地基微沉降，杜绝膜体紧绷拉伸开裂。铺设过程中采用沙袋、U型钉临时固定，边坡固定点位加密，且固定点避开搭接区域，不影响后续焊接施工，同时及时抚平膜体褶皱，避免积水积污引发局部老化起皮。
膜体拼接采用热熔双焊缝焊接工艺，严格把控施工参数，焊接温度控制在合理区间，焊接速度均匀稳定，确保焊缝平整饱满、无虚焊、漏焊、跳焊问题。标准搭接宽度要求：横向搭接不小于10cm，纵向搭接不小于15cm，土工布缝合搭接不小于20cm。针对人工湖边角、锚固沟、管道穿膜等薄弱节点，采用手工热熔焊枪补强焊接，做加强防渗处理，杜绝节点渗漏隐患。湖体顶端需做好锚固固定，将膜体边缘嵌入锚固沟压实固定，防止膜体滑移脱落。
所有焊缝施工完成后，必须逐段开展气密性检测，采用空压检测法，对双焊缝空腔充气加压，保持0.2MPa压力稳压5分钟，压力表无压降、焊缝无漏气即为合格。针对检测出的漏气、虚焊部位，及时切割返工、重新焊接修补；膜体微小破损处，采用同材质补丁修补，补丁边缘超出破损部位不小于30cm，确保修补后防渗性能达标，杜绝隐性漏水隐患。

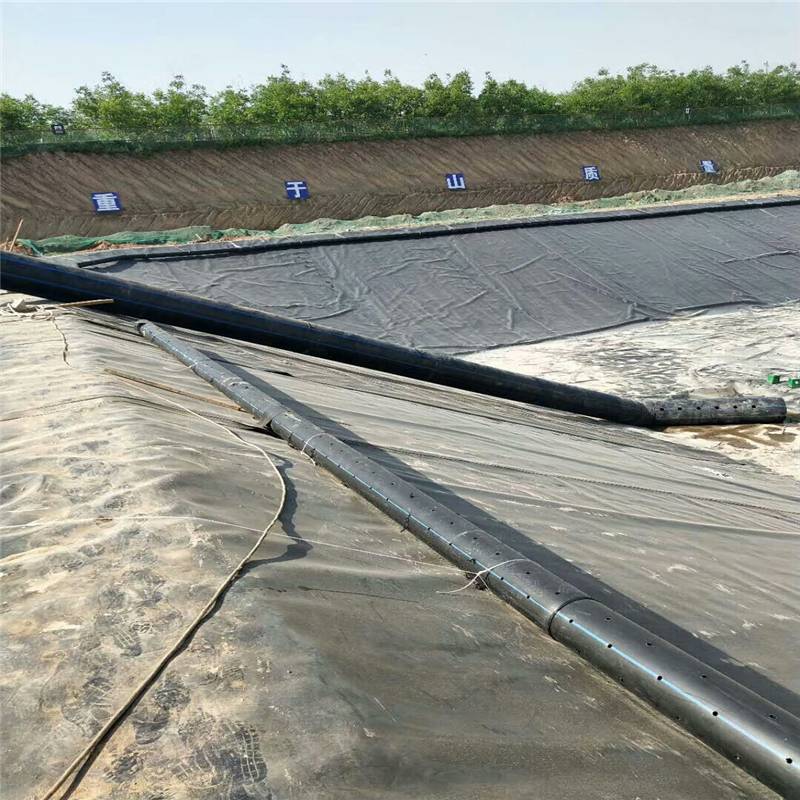

检测合格后及时铺设保护层，优先采用细土、砂土等柔性材料分层铺设覆盖，避免硬质物料直接接触膜体，防止外力冲刷、紫外线直射加速膜体老化起皮。施工完成后做好成品保护，禁止施工人员随意踩踏、机具碾压防渗层，人工湖蓄水遵循“缓慢注水、分层蓄水”原则，避免水压骤变冲击防渗结构，保障防渗层长期稳定运行。
想要从根本上杜绝人工湖防渗起皮漏水、反复返工问题，需把控三大核心原则。一是严控基面质量，坚持“基面不合格不铺膜”，杜绝基底隐患；二是规范全程施工，严格执行铺设、搭接、焊接标准，不简化工序、不降低工艺参数；三是强化检测养护，做到全程工序自检、闭环验收，完工后做好成品防护，延缓膜体老化破损，大幅提升人工湖防渗工程使用寿命。
