注：①本文章综合自网络信息，请注意甄别。②如内容有误，欢迎指出。③如需对土工材料有更全面、系统了解，请注意结合专业权威资料获取产品信息及应用知识。

一、行业概述与核心痛点

土工膜是水利堤坝、垃圾填埋场、市政防渗、化工尾矿库等工程的核心防渗土工材料，其防渗性能直接决定工程整体稳定性与使用寿命，而渗透系数是衡量土工膜防渗能力的核心量化指标。渗透系数数值越小，代表材料抗渗性能越强，防渗效果越稳定。

当前行业普遍存在诸多技术痛点：部分工程仅依据产品标称参数选材，忽略环境、施工工况对渗透系数的动态影响；传统检测方式操作不规范、参数把控不严，导致检测数据偏差大；不同材质、规格土工膜的渗透性能差异认知模糊，极易造成工程渗漏、返工返修、运维成本增加等问题。因此，深入研究渗透系数影响因素，掌握国标精准检测技术，是保障防渗工程质量的关键。

二、土工膜渗透系数核心原理

土工膜渗透系数是指在恒定水力梯度作用下，水体通过土工膜材料孔隙、微观缺陷的渗透速率，是表征材料透水能力的核心技术参数。从微观原理来看，土工膜虽为高密度聚合材料，无明显宏观透水孔隙，但材料生产、成型过程中会形成微量微观孔隙与分子间隙，在水压、温差作用下，水分子会通过间隙产生微量渗流。

工程应用中，合格防渗用土工膜需具备极低渗透系数，常规国标优质HDPE土工膜渗透系数需≤1×10⁻¹³cm/s，可满足长期高压水环境下的防渗需求。渗透系数的稳定性，直接关系防渗工程是否出现隐性渗漏、长期老化失效等问题。

三、土工膜渗透系数核心影响因素分析

（一）材质特性的本质影响

材质是决定土工膜渗透系数的核心先天因素，不同原料配方、生产工艺、材料纯度的土工膜，防渗性能差异极大。首先，原料纯度影响显著，全新高密度聚乙烯原料生产的土工膜，分子结构致密、孔隙率极低，渗透系数稳定且数值极低；而掺杂回收料、杂质的非标土工膜，分子结构疏松、微观孔隙杂乱，渗透系数会大幅升高，防渗性能大幅衰减。

其次，材料配方与成型工艺至关重要，炭黑、稳定剂等助剂的均匀分散度，直接影响材料结构致密性。若助剂团聚、分布不均，会导致材料局部结构缺陷，形成渗透通道，增大透水概率。同时，生产冷却速率会影响材料结晶度，慢速冷却成型的土工膜结晶度更高，结构更致密，渗透系数更低，防渗稳定性更好。此外，土工膜厚度均匀性也会影响渗透性能，厚度不均会造成局部抗水压能力差异，间接改变实际工况下的渗透效果。

（二）环境温度的动态影响

温度是影响土工膜渗透系数的关键环境变量，其变化会直接改变水分子活跃度与材料分子结构韧性。相关研究表明，土工膜渗透性能遵循阿伦尼乌斯规律，环境温度每升高10℃，渗透系数约提升一倍。常温实验室标准检测温度为23℃，而实际工程中，高温工况（如垃圾渗滤液高温环境、夏季露天施工）下，土工膜渗透系数会大幅上升，40-50℃高温环境下的渗透系数可达常温状态的4-8倍。

低温环境下，土工膜材质会轻微硬化，分子间隙收缩，渗透系数小幅降低，但低温易导致材料脆化，产生细微裂纹，长期使用会形成渗漏隐患，间接破坏防渗稳定性。因此，温度变量是工程选材、工况适配、检测校准中不可忽视的重要参数。

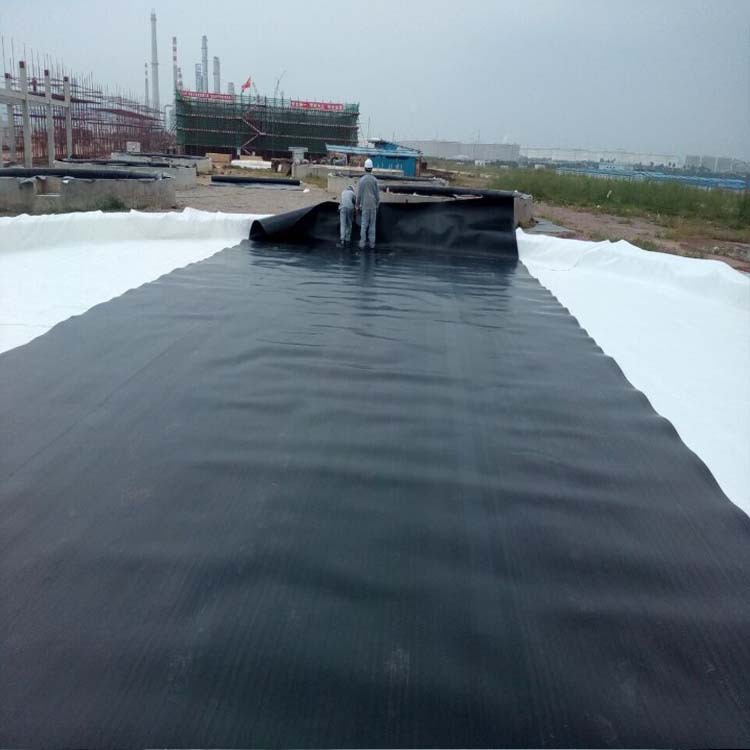

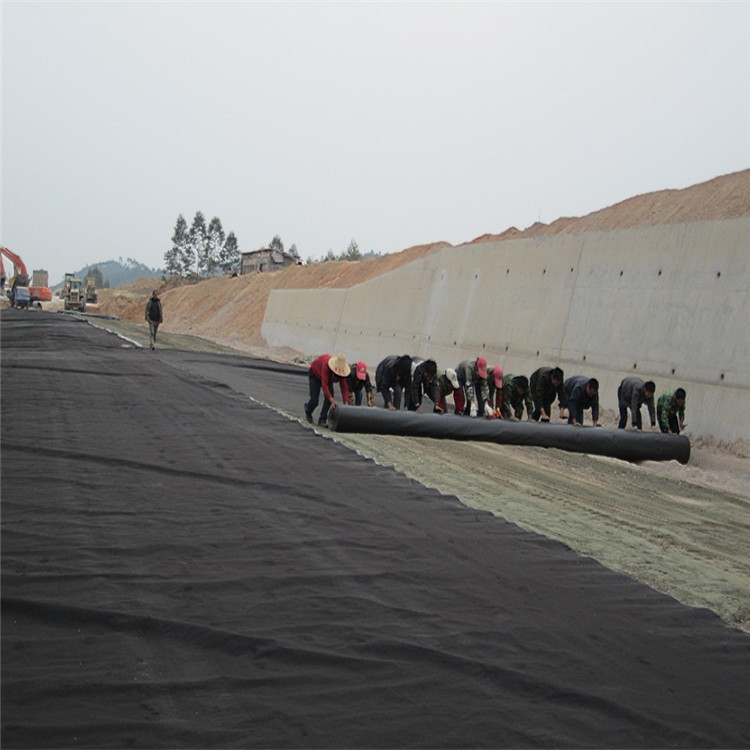

（三）施工工艺的后天影响

优质土工膜的防渗性能离不开规范施工，不标准的施工操作会直接破坏材料原生防渗结构，大幅提升渗透系数，引发工程渗漏。首先，铺设施工中的拉伸、弯折、穿刺损伤，会使土工膜产生微观裂纹，形成透水通道，大幅降低防渗性能。其次，焊缝施工质量是核心关键，焊缝拼接不密实、虚焊、漏焊、搭接宽度不足，会导致接缝处渗透系数远高于膜体本身，成为工程主要渗漏点。

同时，基层处理不规范、基层尖锐杂物未清理干净，会造成土工膜局部受压破损；铺设后未及时保护层、长期暴晒老化，会导致材料分子降解、结构疏松，渗透系数随使用时间持续升高，大幅缩短工程防渗使用寿命。

四、土工膜渗透系数国标精准检测技术

目前国内土工膜渗透系数检测严格遵循GB/T 19979.2-2006《土工合成材料 防渗性能 第2部分：渗透系数的测定》及GB/T 17643相关配套标准，采用恒水头渗透试验法，适配各类低渗透土工膜材料检测，可精准获取贴合工程实际的渗透系数数据，核心检测流程与质控要点如下：

（一）检测前期准备

按照标准规范选取无破损、无褶皱、厚度均匀的土工膜试样，统一裁剪为标准规格尺寸，保证试样表面平整洁净。提前对检测设备进行校准，采用标准不锈钢滤网与参比材料校验设备精度，排查设备渗水、水压不稳等问题。同时，将试样置于标准恒温环境中静置预处理，消除温度、形变对检测结果的干扰，确保试样充分饱和、无气泡残留。

（二）标准化检测操作流程

首先将预处理完成的试样平稳固定于渗透检测装置中，严格密封试样边缘，彻底杜绝边缘渗漏影响检测精度。其次根据土工膜工程应用工况，设定恒定水力梯度与试验水压，常规防渗工程检测水压控制在0.3MPa，持续稳压观测。在标准试验时长内，分段记录渗流水量、渗透时间等核心数据，全程把控试验温度稳定，规避温度波动带来的数据偏差。最后通过渗透公式计算得出精准的土工膜渗透系数，同步记录试验环境、试样参数，形成完整检测数据报告。

（三）检测核心质控要点

检测过程中需重点把控三大核心要点，保障数据精准度。一是彻底排除试样与检测装置内的气泡，气泡残留会阻碍渗流路径，导致检测数据偏小；二是严格把控密封效果，边缘渗漏是检测数据失真的主要诱因，需全程监测密封稳定性；三是保障试验时长充足，杜绝短时检测、数据取样不全导致的偏差，对于超厚、高致密土工膜，需适当延长稳压检测时间，确保数据真实有效。

五、工程应用优化建议

结合渗透系数影响因素与检测技术，工程应用中需建立“选材-施工-检测”全流程质控体系。选材阶段优先选用全新原料、工艺合规、检测达标的土工膜，结合工程温度、水压工况适配对应规格产品；施工阶段严格把控基层处理、铺设、焊缝施工全流程，做好成品保护，杜绝施工损伤；验收阶段严格执行国标检测标准，对膜体及焊缝接缝进行抽样检测，精准核验渗透系数，从源头规避防渗失效风险。
