注：①本文章综合自网络信息，请注意甄别。②如内容有误，欢迎指出。③如需对土工材料有更全面、系统了解，请注意结合专业权威资料获取产品信息及应用知识。

一、行业核心痛点：土工布反滤失效的核心诱因

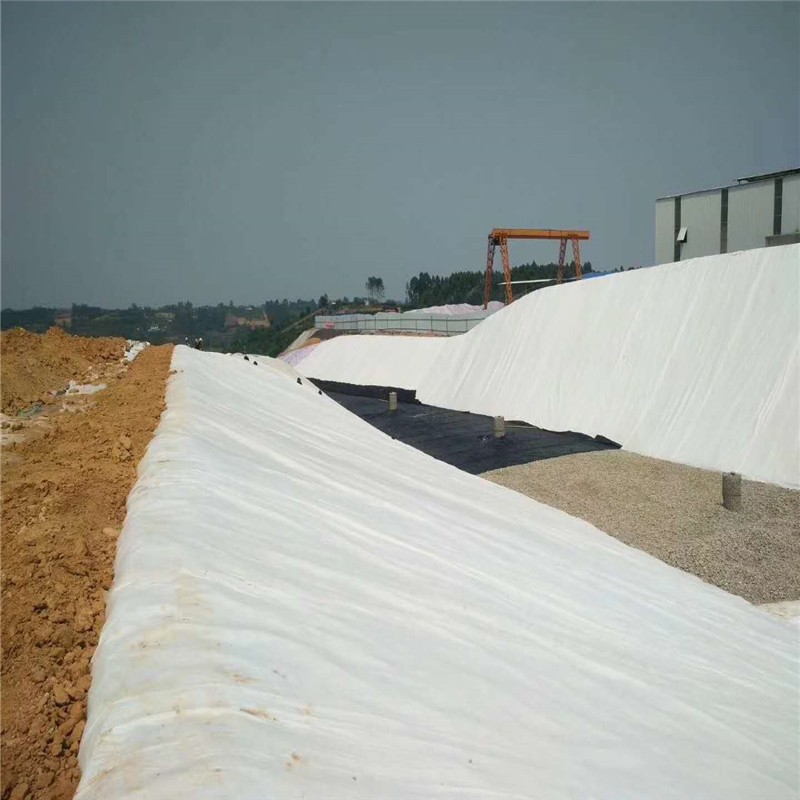

在水利、路基、边坡防护等岩土工程中，土工布是核心的反滤防渗材料，其核心功能是实现“透水、排水、堵土”的动态平衡，保障土体结构稳定，避免地基沉降、边坡坍塌、管道淤堵等工程病害。当前工程应用中，普遍存在土工布选型盲目、反滤效果不达标的问题，具体表现为两类核心故障：一是孔隙过大导致细土颗粒随水流流失，造成土体掏空、结构沉降；二是孔隙过小或孔径分布不均，引发孔隙淤堵、排水受阻，导致土体积水、水压攀升破坏工程结构。

大量工程实践与试验研究表明，绝大多数土工布反滤失效问题，并非产品材质问题，而是孔隙结构参数与工程土体粒径、水力工况不匹配导致。微观孔隙结构是决定土工布反滤、排水、堵土性能的核心核心指标，直接把控土工布的工程适配性与使用寿命。

二、土工布微观孔隙结构核心参数解析

土工布多采用纤维针刺、纺粘工艺成型，形成三维立体网状孔隙结构，区别于传统刚性滤材，其孔隙为不规则、互通性柔性微孔体系，核心可控参数包含等效孔径、孔隙率、孔径分布均匀度、孔隙连通性四项，各项参数相互制约、共同决定反滤性能。

等效孔径（O90/O95）是衡量土工布滤土能力的关键指标，指能够拦截90%及以上土颗粒的最大孔径，行业常规工程适配范围为0.05-0.5mm。孔隙率为孔隙体积与材料总体积的比值，常规土工布孔隙率集中在60%-85%，直接决定排水通量。孔径分布均匀度反映孔隙尺寸的离散程度，均匀度越高，反滤稳定性越强。孔隙连通性则代表孔隙通道的贯通比例，是保障持续排水、防止局部淤堵的核心条件。

三、不同孔隙参数对反滤、排水、堵土效果的影响规律

1. 等效孔径对反滤效果的主导影响

等效孔径是平衡堵土与透水的核心参数，适配性需严格匹配被保护土体的颗粒粒径。当等效孔径过大时，无法有效拦截细粒土，水流渗透过程中会持续带走土体细小颗粒，破坏土体级配结构，长期运行会引发地基沉降、边坡塌陷等问题。当等效孔径过小时，透水阻力急剧增大，排水效率大幅下降，水力作用下细小泥沙极易附着于孔隙表层，快速造成表层淤堵，丧失反滤功能。

结合岩土工程规范及试验数据，针对常规粉质黏土、砂土路基，土工布等效孔径控制在0.1-0.3mm时，可实现最优反滤效果，既能拦截90%以上的有害细颗粒，又能保障水流顺畅渗透。

2. 孔隙率对排水性能的调控作用

孔隙率直接决定土工布的透水通量与排水效率，在合理孔径范围内，孔隙率越高，单位面积透水通道越多，排水性能越优异，可快速疏导土体积水、消散孔隙水压力。若孔隙率过低，材料整体致密，透水速率不足，土体内部积水无法及时排出，会导致水压堆积，引发边坡滑移、路基鼓包等工程问题。

但孔隙率并非越高越好，过高的孔隙率会导致纤维交织密度不足，结构稳定性下降，孔隙易在土体压力、水流冲刷作用下发生形变、扩张，破坏原有滤土精度，引发土料流失。工程应用中，兼顾排水与结构稳定性，土工布最优孔隙率区间为70%-80%。

3. 孔径分布均匀度对反滤稳定性的影响

孔径分布均匀度是决定土工布长期反滤效果的关键隐性参数。孔径分布均匀的土工布，整体透水、滤土性能一致，水流可均匀渗透，不会出现局部水流集中、局部淤堵的情况，长期运行稳定性更强。

而孔径分布离散性大的土工布，存在大量超大孔隙与超细孔隙，超大孔隙会形成透水捷径，加速细土流失，超细孔隙易率先淤堵，导致整体排水通道失衡，短时间内出现局部失效、整体反滤性能衰减的问题。优质土工布需具备梯度孔隙结构，表层致密拦截细颗粒，内部孔隙适度增大，保障排水通畅，实现长效反滤。

4. 孔隙连通性对抗淤堵性能的影响

孔隙连通性决定土工布的持续工作能力，连通性良好的三维孔隙网络，可实现多通道透水，即便表层少量孔隙被细颗粒封堵，内部连通孔隙仍可正常排水，大幅提升抗淤堵能力。反之，闭塞、断层孔隙较多的土工布，透水通道单一，极易发生整体淤堵，反滤寿命大幅缩短。

四、工程应用中孔隙结构的优化适配原则

基于孔隙结构与反滤效果的关联性规律，工程中土工布选型需遵循“土体粒径适配、水力工况匹配、孔隙参数均衡”的核心原则。针对细粒土、高水压工况，优先选择孔径偏小、分布均匀、连通性优异的土工布，强化堵土抗淤堵能力；针对粗粒土、大排水量工况，可适度提升孔隙率与等效孔径，保障排水效率，避免资源浪费。

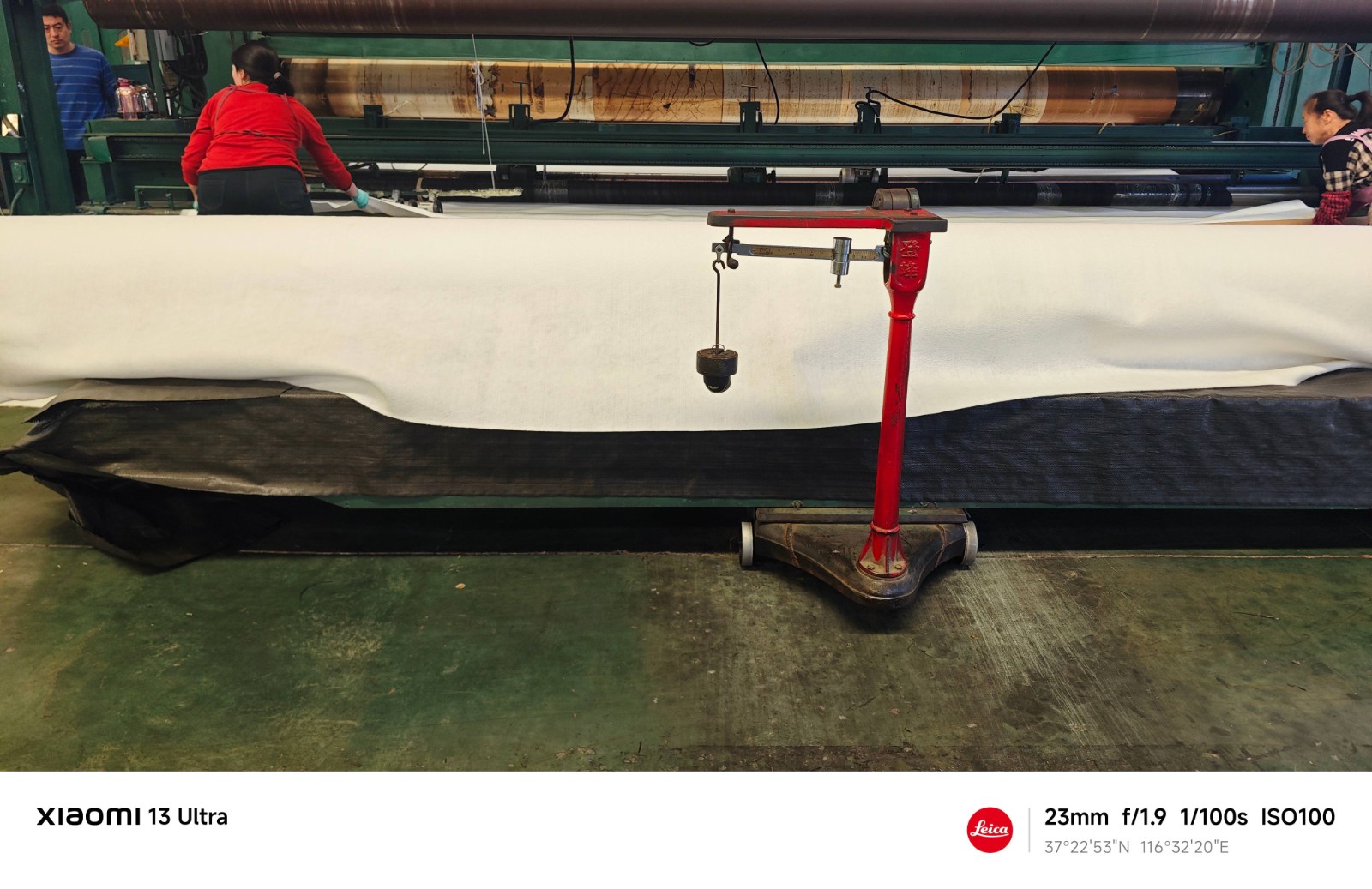

同时，产品研发与生产中，可通过调整纤维配比、针刺工艺、成型密度，优化三维梯度孔隙结构，平衡透水、堵土、抗淤堵三大性能，适配不同岩土工程的复杂工况需求，从根源解决反滤失效问题。
