注：①本文章综合自网络信息，请注意甄别。②如内容有误，欢迎指出。③如需对土工材料有更全面、系统了解，请注意结合专业权威资料获取产品信息及应用知识。
排水板作为土工材料中重要的排水构件，核心作用是实现土壤中多余水分的快速疏导与排出，打破水分在土壤孔隙中的滞留状态，降低地下水位及土壤孔隙水压力，从而保障基建工程基础的干燥与稳定。其作用机制主要依托自身特殊结构设计，通过表面规则排列的凸台（柱状或锥状）形成连续的排水空隙通道，当土壤中产生渗水时，水分会在重力作用下渗透至排水板的空隙通道内，再通过通道的导向作用，将水分集中导入盲沟、集水井或其他排水系统，最终排出工程区域。
同时，排水板可搭配土工布使用，形成“过滤-排水”一体化体系，土工布能有效阻止土壤颗粒进入排水通道，避免通道淤堵，确保排水系统长期稳定运行，进而防止工程出现地基软化、墙体渗漏、路面冻胀等隐患，延长工程结构的使用寿命。
目前市面上排水板种类多样，根据结构、材质及用途的不同，常见类型主要分为以下几类，各类产品在性能上存在明显差异，适配不同工程场景需求：

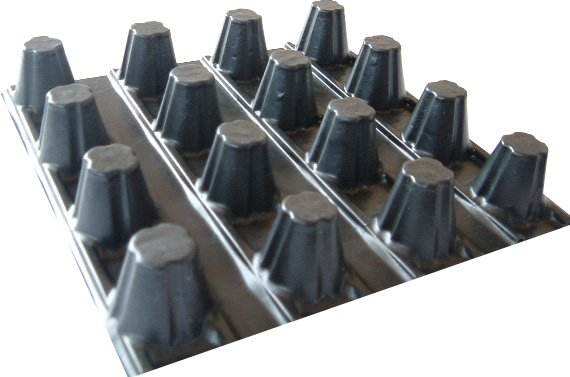

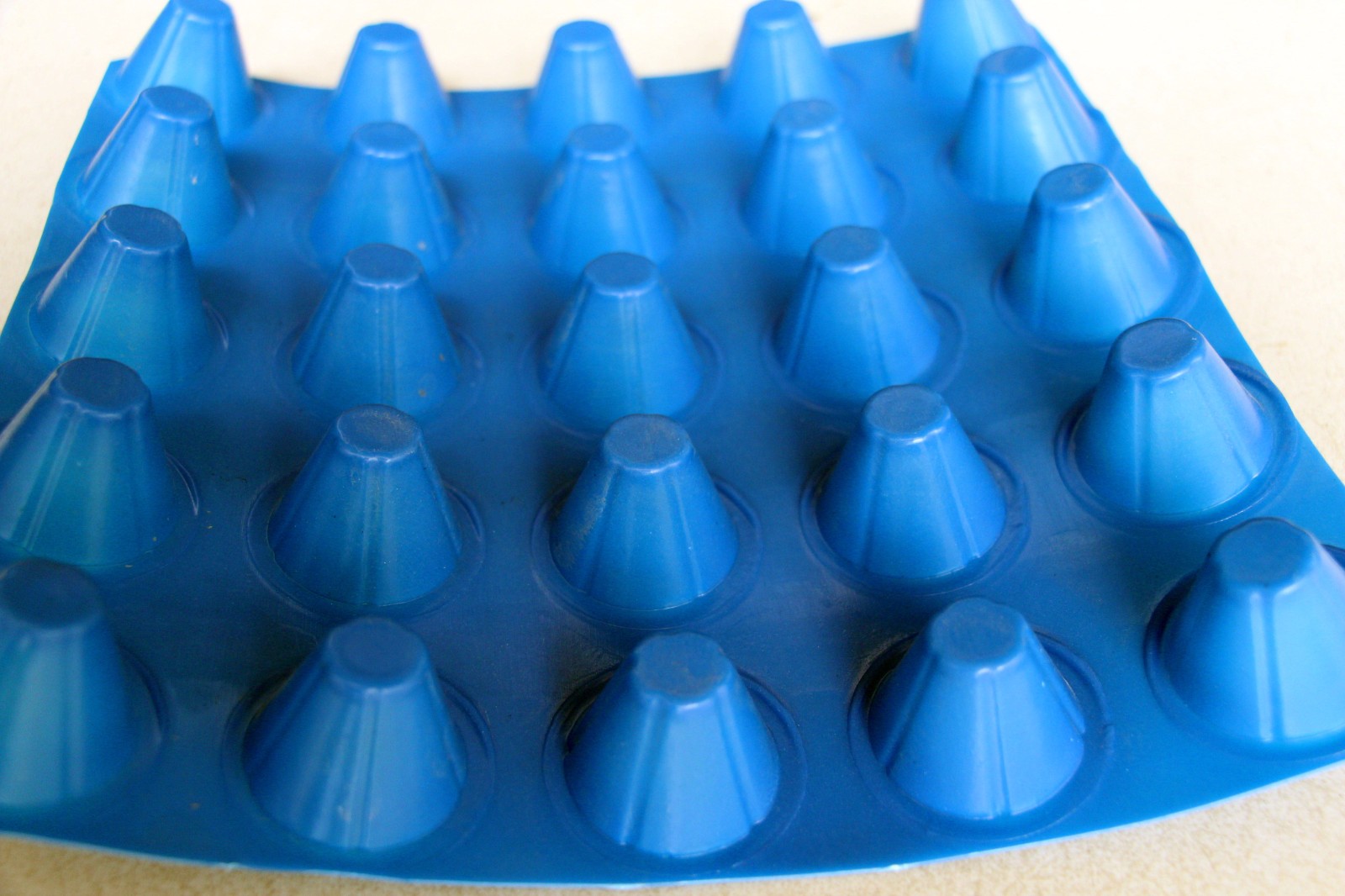

这是应用最广泛的基础类型，核心结构为表面凸台与底部平面组成的中空结构，凸台多为柱状或锥状。材质以高密度聚乙烯（HDPE）、聚丙烯（PP）为主，具有结构简单、排水路径明确、性价比高的特点。其抗压强度适中，通水量稳定，适用于常规地基排水、普通绿化等对排水要求不高的工程场景，铺设便捷，能满足基础排水需求。
属于集成化升级类型，将排水核心（凹凸结构或网状结构）与土工布在工厂一次性复合而成，具备排水、过滤、防护三重功能。材质多为优质HDPE，拉伸强度、抗撕裂性能优于普通凹凸排水板，施工时无需单独铺设滤层，极大简化施工工序，减少施工不当导致的滤层失效风险，适用于要求较高的基建工程，如建筑地下室、大型绿化项目等。
针对隧道、地铁等地下洞室工程设计，此类工程水压高、地质条件复杂，对排水板的抗压、耐水压、耐久性要求极高。隧道排水板采用加厚HDPE材质，添加抗腐蚀、抗老化助剂，具备超高抗压强度和优良的防淤堵设计，能紧贴隧道初衬表面，快速导排围岩渗水，适配地下高压力、高腐蚀的复杂环境。
侧重“排水+蓄水”双重功能，结构上优化了凸台设计，可储存少量水分，适用于干旱地区绿化、屋顶花园等场景，既能快速排出多余水分，又能储存部分水分供植物生长，材质多为轻质HDPE，兼具轻便与耐久性，可减轻基层荷载。
此外，按材质可分为HDPE排水板与PVC排水板，HDPE材质耐候性强、抗腐蚀、使用寿命长，适用于大多数基建工程；PVC材质柔韧性较差、抗压性能弱，仅适用于轻型绿化等低荷载场景。
排水板的适配需结合工程类型、地质条件、地下水位、荷载等级等因素，针对性选择类型、规格，确保排水效果与工程稳定性，以下是各类常见基建工程的适配方案：
适配类型：复合排水板（优先选择加强型HDPE材质），规格根据地下水位及荷载确定，地下水位高、荷载大的场景选用高度20-25mm、抗压≥300kPa的产品；地下水位低的场景选用高度15-20mm、抗压≥250kPa的产品。
适配要点：地下室底板铺设时，凸台朝下，与基层贴合紧密，四周预留盲沟，确保地下水上渗后能通过排水板通道流入盲沟，再导入集水坑；侧墙铺设时，凸台面向主体墙面，外侧做好保护层，防止排水板破损，实现墙体渗水的快速导排，避免地下室返潮、渗漏。
适配类型：高强度凹凸排水板或复合排水板，材质选用HDPE，规格选用高度15-20mm、抗压≥150kPa，重型路基选用抗压≥250kPa的加强型产品。
适配要点：铺设于路基基层与垫层之间，沿水流方向铺设，搭接宽度控制在5-10cm，确保排水通道连贯，快速排出路基土壤中的渗水，降低路基含水量，防止路基软化、沉降、冻胀，提升路基稳定性和耐久性，适配不同地质条件下的路基排水需求。
适配类型：隧道专用排水板，材质为加厚HDPE，添加抗腐蚀助剂，规格根据隧道水压确定，通常选用高度20-30mm、抗压≥400kPa的产品，搭配环向排水管形成完整排水系统。
适配要点：紧贴隧道初衬表面铺设，确保与支护体系贴合紧密，排水板之间采用热风焊接，焊缝连续无漏焊，将围岩渗水快速导入环向排水管，降低隧道内部水压，防止隧道衬砌渗漏，保障隧道结构安全与运营寿命。
适配类型：凹凸排水板或轻质复合排水板，干旱地区选用蓄排水板，规格根据覆土厚度确定，覆土＜30cm选用高度12mm的产品，覆土30-80cm选用高度20mm的产品，重型绿化选用高度30mm的产品。
适配要点：铺设时凸台朝上，便于排水和蓄水，顶部铺设土工布过滤层，防止土壤颗粒堵塞排水通道；屋顶绿化需注意排水板的轻质特性，减轻屋顶荷载，同时确保排水通道畅通，避免绿化区域积水导致植物烂根、顶板渗漏。
适配类型：复合型滤水板，材质为HDPE，规格选用高度15-20mm，侧重垂直排水效率与过滤精度。
适配要点：挡土墙背面铺设时，确保排水板与墙体贴合，搭接紧密，快速排出墙体背面的渗水，降低墙体侧压力，防止挡土墙坍塌；运动场地铺设时，注重排水速度，避免场地积水影响使用，同时通过土工布过滤层保护排水通道，延长使用寿命。
排水板的安装质量直接影响排水效果，需严格遵循施工规范，注重细节把控，具体注意事项如下：
1. 基层处理：彻底清理铺设现场的垃圾、浮浆、钢筋头、尖锐凸起等杂物，凹陷处用水泥砂浆找平，凸起处打磨平整，确保基层平整度≤8mm/2m，无尖锐物，避免划伤排水板；阴阳角做成圆弧（R≥30mm），便于排水板铺设贴合。
2. 材料检查：核对排水板的规格、材质、抗压强度等参数，确保与工程适配；检查排水板外观，无破损、变形、裂纹等缺陷，土工布无破损、无老化，不合格材料严禁使用。
3. 工具准备：准备热风焊机、密封胶、美工刀、压辊、卷尺等辅材，确保工具完好，能满足施工需求。
1. 铺设方向：沿水流方向或设计要求的方向铺设，减少搭接缝，铺设时保持排水板平整自然，无褶皱、无翘边，与基层贴合紧密，避免出现悬空现象。
2. 搭接要求：排水板之间搭接宽度控制在5-10cm，复合排水板可采用热风焊接（温度控制在240-280℃），焊缝连续无漏焊、虚焊，焊缝宽度≥1cm；非复合排水板可采用专用搭接胶带密封，确保搭接处无空隙，防止泥土进入排水通道。
3. 节点处理：底板边缘排水板延伸至外墙外侧，上翻≥30cm，与外墙排水板衔接密封；桩头部位按桩头尺寸裁剪排水板，紧密套入桩头，周边用密封胶密封，上翻≥20cm；后浇带、变形缝两侧各铺设≥50cm宽加强型排水板，双层密封，防止渗漏。
4. 保护措施：铺设过程中避免拖拽、踩踏排水板，严禁在排水板上堆放重物、拖拽尖锐物品；铺设完成后，4小时内施工保护层，避免阳光暴晒、雨水冲刷导致排水板老化、破损。
1. 验收要点：检查排水板铺设平整度、搭接质量、节点密封情况，确保排水通道畅通，无堵塞、无破损；保护层厚度、强度符合设计要求，无裂缝、无空鼓。
2. 后期维护：工程投入使用后，定期检查排水系统，清理集水井、盲沟内的杂物，确保排水畅通；发现排水板破损、搭接处开裂等问题，及时修补，避免影响排水效果。
排水板需在干燥、通风的环境下储存，防止暴晒、雨淋，远离火源；储存时立放或平放，不得倾斜、交叉横压，堆放高度不超过3层，严禁重物堆压，避免变形、老化。
