返回列表
注：①本文章综合自网络信息，请注意甄别。②如内容有误，欢迎指出。③如需对土工材料有更全面、系统了解，请注意结合专业权威资料获取产品信息及应用知识。
复合土工膜是由高分子防渗基材与土工织物复合而成的土工防渗材料，核心结构遵循“膜为屏障、布为骨架”的协同逻辑，并非单一材料的简单叠加，而是通过物理缠结、热熔压合等工艺实现功能互补，兼顾防渗性与力学性能，广泛应用于水利、环保、交通等工程的防渗系统中。
其核心结构主要由两部分组成：一是防渗基材，多采用聚氯乙烯（PVC）、高密度聚乙烯（HDPE）、线性低密度聚乙烯（LLDPE）等高分子化学柔性材料，具备比重小、延伸性强、耐腐蚀、耐低温的特点，是阻断水分渗透的核心屏障；二是土工织物（土工布），分为短丝土工布、机织土工布、聚酯长丝土工布等，通过针刺或热粘成形，主要作用是增强膜体抗拉强度、抗穿刺能力，同时增大与接触面的摩擦系数，保护防渗膜免受损伤。
根据结构组合差异，复合土工膜主要分为以下几类：
1. 一布一膜：单侧复合土工布的结构，防渗膜一侧贴合土工布，适用于对上层防护要求不高、但需避免下层尖锐物刺破膜体的场景，如中小型蓄水池、灌溉渠道衬砌等，兼顾经济性与基础防渗需求。
2. 两布一膜：防渗膜上下两侧均复合土工布的“三明治”结构，抗拉强度、抗穿刺能力更强，适用于沉降不均、坡度陡峭或需承受回填碾压荷载的场景，如垃圾填埋场封场覆盖、尾矿库初期坝防渗等。
3. 多布多膜：由多层土工布与多层防渗膜交替复合而成，防渗性能与力学性能更优异，适用于高水头、高防渗要求的重大工程，如大型水库、污水处理厂防渗等。
此外，根据基布材质、膜厚、克重等参数，复合土工膜还有不同规格划分，可根据具体工程工况需求灵活选用，其规格范围通常涵盖200g/m²至1000g/m²，幅宽可根据施工需求调整。
复合土工膜的防渗性能主要取决于核心结构的设计与材料选型，结构各组成部分的参数的差异，直接影响整体防渗效果、使用寿命及工程适配性，二者呈现明确的协同关联关系。
从防渗基材来看，膜体的厚度、材质及生产工艺是决定防渗性能的核心因素。膜体厚度越大，防渗阻隔效果越好，通常工程中常用的膜厚范围为0.2mm至1.0mm，其中HDPE膜凭借优异的耐化学腐蚀性、抗老化性，其渗透系数可达到1×10⁻¹²cm/s以下，防渗稳定性更强；而PVC膜则具备更好的柔韧性，适用于地形复杂、易发生变形的施工场景。同时，膜体中添加的炭黑、抗氧剂等助剂，可提升抗紫外线、抗热氧老化能力，延长防渗使用寿命，根据相关标准，加稳定剂的聚乙烯薄膜在清水条件下工作年限可达40~50年。
从土工布来看，其材质、克重及复合工艺影响膜体的保护效果与整体力学性能，间接保障防渗性能的稳定发挥。聚酯长丝土工布凭借连续长丝铺网、热轧固结工艺，具备更高的断裂强度、更低的延伸率及优异的抗紫外线性能，与防渗膜复合后，可有效分散应力，延缓膜材疲劳开裂，避免因施工碾压、尖锐物穿刺导致膜体破损，进而引发渗漏；短丝土工布成本较低、透水性好，适用于临时导渗或低应力覆盖场景，但纵横向强度差异较大，长期服役中易导致膜材应力集中；机织土工布尺寸稳定性好，但孔径均一性差，与柔性膜材复合后界面相容性不足，易在拐角处产生剥离。
此外，布膜之间的复合质量也直接影响防渗效果，若复合不紧密、出现分层、滑移现象，会形成渗水通道，大幅降低整体防渗性能。优质复合土工膜的布膜剥离强度需稳定大于6N/cm，确保二者协同工作，充分发挥“防渗+防护”的双重作用。
复合土工膜防渗施工的规范性直接决定工程防渗效果，施工过程需严格遵循行业规范，兼顾施工细节与质量控制，核心流程分为施工准备、基面处理、膜体铺设、焊接（搭接）、覆盖保护五个环节，每个环节均有明确操作规范。
1. 施工准备：施工前需完成现场勘察，明确施工区域地形、地质及水文条件，结合工程设计要求，选用符合标准的复合土工膜，进场前需对材料进行外观检查和性能测试，确保无破损、无污染，物理力学指标符合设计要求。同时，准备好施工所需的焊接机、卷尺、夯锤、剪刀等工具，搭建临时施工设施，清理施工区域内的障碍物，制定详细的施工方案及安全预案。材料存储需放在阴凉干燥的场所，避免阳光直射和雨水浸泡，堆放高度不宜过高，防止局部受压变形。
2. 基面处理：基面清理是确保防渗效果的关键，需将施工区域内的尖石、树根、杂草、淤泥等杂物彻底清除，避免尖锐物体刺破膜体。清理后的基面需平整、密实，无局部凹凸现象，坡度符合设计要求，通常斜坡设计为1:1.0左右，必要时可开挖成台阶段，每级高差控制在0.3m，经夯锤或夯板夯紧后，方可进行膜体铺设。对于沙质、土质基面，可铺设一层细砂垫层，进一步保护膜体。

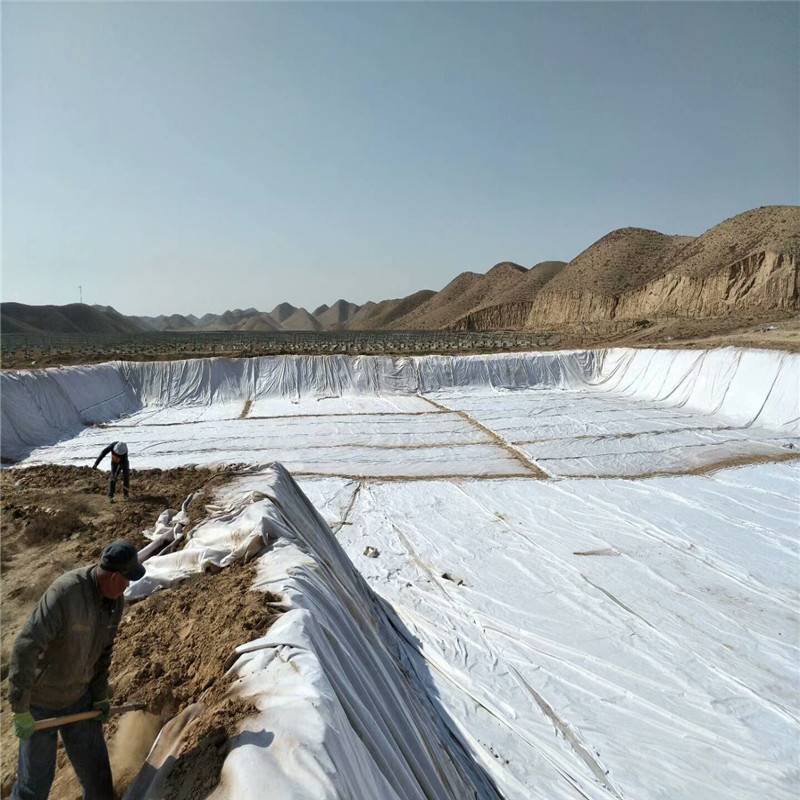

3. 膜体铺设：铺设需遵循“由上至下、顺坡铺设”的原则，避免横向铺设产生过多搭接缝，减少渗漏隐患。铺设时需保持膜体平整、松弛，不宜过度拉伸，防止膜体因张力过大产生破损，同时避免膜底留有气泡，确保膜体与基面紧密贴合。膜体铺设的搭接宽度需符合设计要求，通常为50~100mm，搭接方向需顺水流方向或坡面方向，避免逆向搭接导致渗水。一次铺膜面积不宜过大，最好边铺膜边盖保护层土料，防止膜体被风吹动。
4. 焊接（搭接）：对于HDPE、LLDPE等热塑性复合土工膜，优先采用热焊接工艺，焊接温度需控制在150~180℃，焊接速度均匀，确保焊缝平整、牢固，无漏焊、虚焊、跳焊现象。焊接完成后，需及时对焊缝进行检测，采用充气检测法，将焊缝两端封堵，充气至0.1~0.15MPa，保持30分钟无漏气，即为合格；对于PVC膜或无法采用热焊接的场景，可采用胶粘法，选用专用胶粘剂，确保粘结紧密，无脱胶现象。若发现膜体有刺破、撕破之处，需用三倍于破损面积的土工膜胶粘贴补好。
5. 覆盖保护：膜体铺设、焊接合格后，需及时进行覆盖保护，避免膜体长期暴露在阳光下，防止老化破损。保护层材料可选用细砂、粉质粘土等，颗粒直径不宜大于6mm，避免刺破膜体，保护层厚度通常为200mm左右，分两层铺设，下层100mm用筛制土，上层100mm用非筛制土，铺设时需轻放、慢铺，采用夯锤轻轻夯实，确保保护层密实，无松动、空鼓现象。若施工区域为坡面，还需在保护层上方铺设碎石或干砌大块石护面，抵御风浪压力及水流冲刷，护面块石需坚硬、密实，个体重量需满足设计要求。
施工过程中，需实行全程质量监督，避免施工人员踩踏、碾压膜体，严禁在膜体上堆放重物、尖锐物体，施工机械需避免直接接触膜体，防止造成膜体破损。
复合土工膜防渗施工验收需遵循“分层验收、全程把控”的原则，结合工程设计要求、GB/T 17643—2019《土工合成材料聚乙烯（PE）土工膜》等行业标准，重点验收材料质量、施工过程及完工效果，确保工程防渗性能达标。
1. 材料验收：进场材料需提供产品合格证、性能检测报告，验收时需核查材料的规格、型号、材质、克重、膜厚等参数，与设计要求一致；外观检查需确保膜体无破损、无孔洞、无污渍，土工布与防渗膜复合紧密，无分层、脱粘现象；必要时可抽样送检，检测膜体的渗透系数、抗拉强度、撕裂强度、剥离强度等核心指标，符合标准后方可用于施工。
2. 施工过程验收：重点验收基面处理、膜体铺设、焊接（搭接）、覆盖保护四个环节。基面验收需确保平整、密实、无杂物，坡度符合设计要求；膜体铺设验收需检查铺设方向、搭接宽度、膜体平整度，无拉伸过度、气泡、破损现象；焊接（搭接）验收需检查焊缝质量，通过充气检测、目测等方式，确保无漏焊、虚焊、脱胶，焊缝强度不低于膜体本身强度；覆盖保护验收需检查保护层厚度、密实度，无尖锐物体，护面铺设符合设计要求。
3. 完工验收：工程完工后，需进行整体验收，核查施工记录、检测报告等资料，确保资料完整、规范。现场验收需检查防渗系统的完整性、连续性，无破损、无渗漏隐患；对于水利、环保等重点工程，需进行蓄水试验，持续观察24~48小时，无渗漏现象即为合格。同时，需检查周边接界处理，确保复合土工膜与周边土体联结紧密，封堵渗流入口，截断侧向渗漏路径，防止渗水进入膜体底面形成水泡。
验收过程中，若发现不合格项，需及时责令整改，整改完成后重新验收，直至符合标准。验收合格后，需出具验收报告，归档施工资料，为工程后续运维提供依据。
