注：①本文章综合自网络信息，请注意甄别。②如内容有误，欢迎指出。③如需对土工材料有更全面、系统了解，请注意结合专业权威资料获取产品信息及应用知识。

（一）两种格栅材质及结构差异

玻纤土工格栅与塑料土工格栅的核心差异源于材质基底，进而影响产品结构设计，二者具体差异如下：

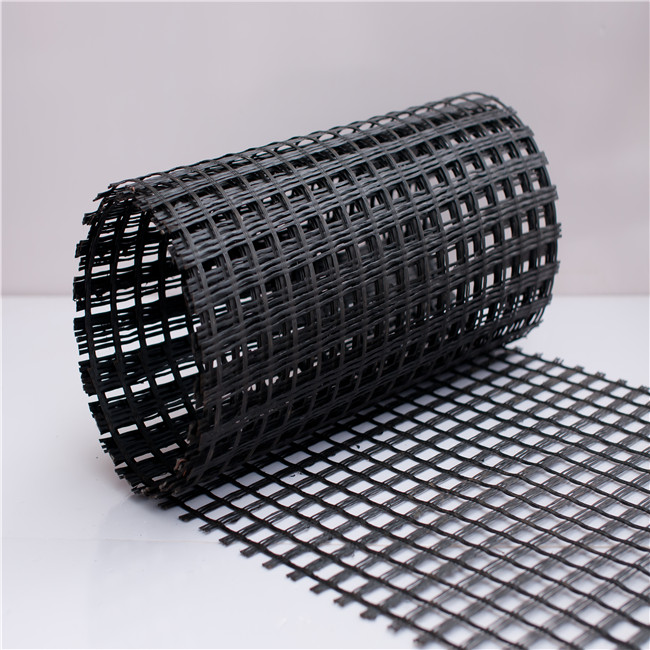

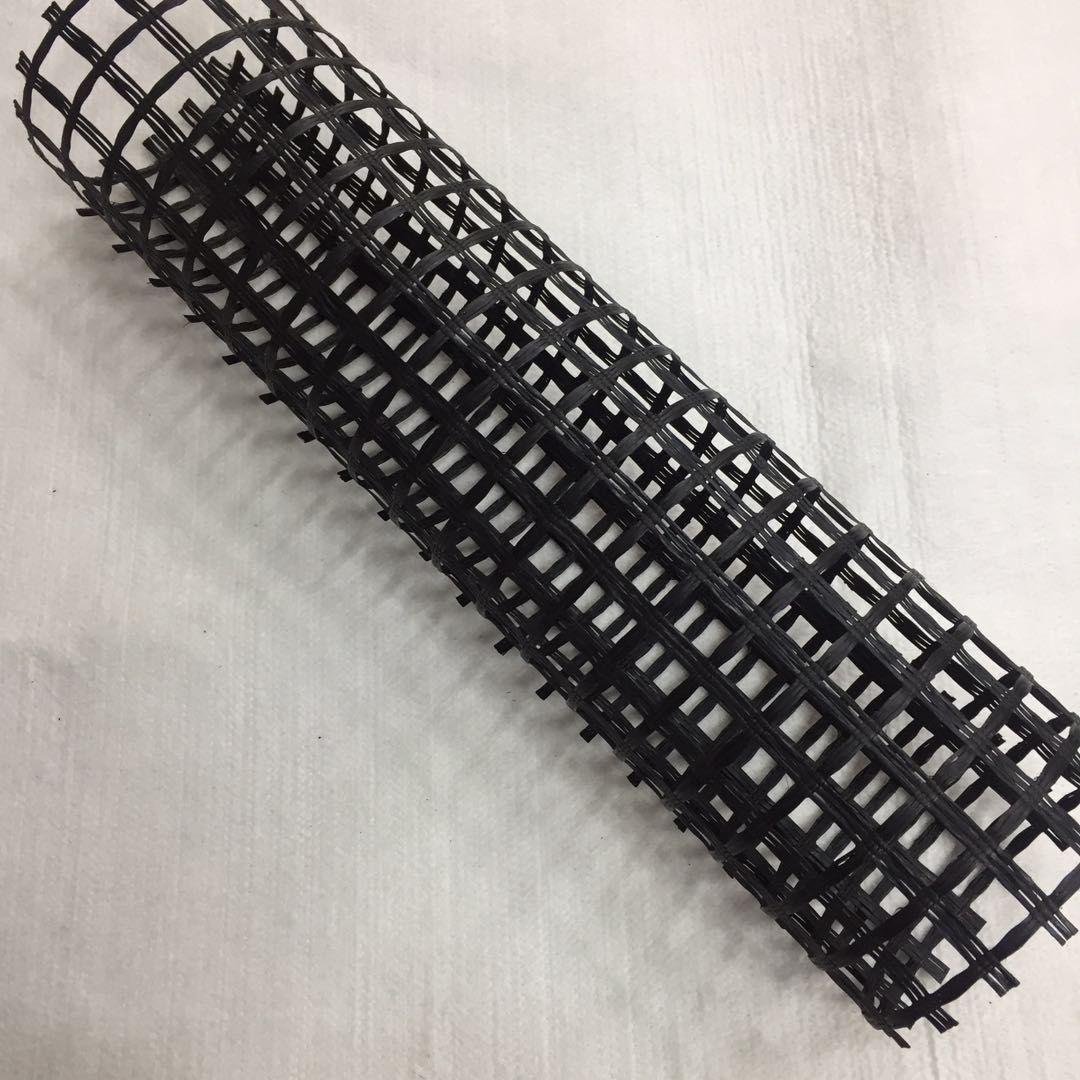

1.  玻纤土工格栅：核心材质为玻璃纤维，辅以改性沥青或树脂浸润剂处理，形成高强度纤维束；结构上采用经纬双向编织工艺，纤维束交叉点经高温粘合固定，网格形态规整，孔径均匀（常规2-10mm），整体厚度较薄（0.3-1.0mm），表面光滑但浸润剂处理后具备一定粘结性，便于与沥青、砂浆等材料融合。施工中需注意避免尖锐物体划伤纤维束，防止强度受损。

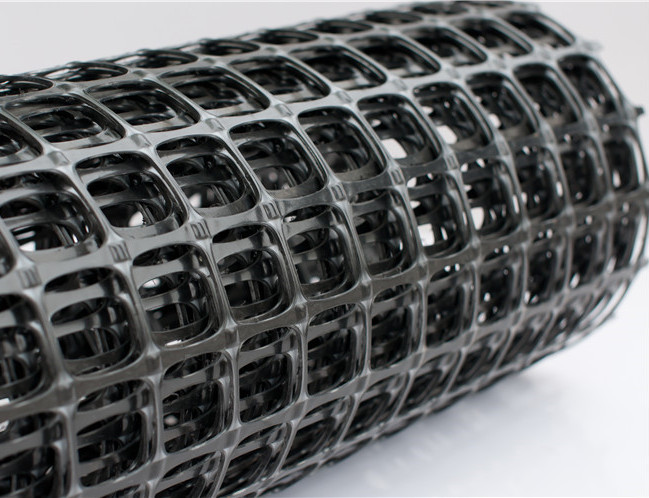

2.  塑料土工格栅：主流材质为聚丙烯（PP）或聚乙烯（PE），采用高分子聚合物 extrusion 成型后，经单向或双向拉伸工艺制成；结构分为单向拉伸和双向拉伸两种，单向拉伸格栅仅纵向纤维受力，网格呈长条状，双向拉伸格栅经纬双向受力，网格呈方形（常规10-50mm），厚度较玻纤格栅更厚（1.0-3.0mm），表面可做防滑处理，柔韧性强，易裁剪、易铺设。

（二）力学性能对比

力学性能是决定两种格栅适配场景的核心，结合土工材料行业常用标准，二者关键力学指标对比清晰，具体如下：

1.  抗拉强度：玻纤土工格栅拉伸模量大，纵向、横向抗拉强度普遍在80-200kN/m，部分高强度型号可达300kN/m以上，且抗拉强度稳定，无明显塑性变形；塑料土工格栅抗拉强度略低，单向拉伸型号纵向强度60-150kN/m，双向拉伸型号经纬强度40-100kN/m，受力后存在一定塑性变形，变形量高于玻纤格栅。

2.  断裂伸长率：玻纤土工格栅断裂伸长率极低，通常在2%-5%，属于脆性材料，受力达到极限后易断裂，适合对变形控制要求高的场景；塑料土工格栅断裂伸长率较高，单向拉伸型号10%-15%，双向拉伸型号15%-25%，柔韧性好，能适应土体轻微变形，不易断裂。

3.  抗蠕变及耐久性：玻纤土工格栅抗蠕变性能优异，长期荷载作用下变形量极小，抗紫外线、抗酸碱腐蚀性能强，使用寿命可达50年以上，适合永久性工程；塑料土工格栅抗蠕变性能略逊，长期暴露在户外易发生老化脆化，需添加抗老化剂，使用寿命通常在20-30年，适配中短期工程或非露天场景。

4.  节点强度：玻纤土工格栅节点采用高温粘合，节点强度高，荷载传递效率好，不易出现节点剥离；塑料土工格栅节点为拉伸成型一体结构，节点强度受拉伸工艺影响较大，劣质产品易出现节点开裂，影响整体受力效果。

（三）工程应用场景差异

结合材质结构和力学性能差异，两种格栅的工程应用场景各有侧重，同时兼顾施工细节，具体适配场景如下：

1.  玻纤土工格栅应用场景：重点适配对强度、抗变形、耐久性要求高的工程，核心应用于沥青路面（高速公路、市政道路）抗裂加固，可有效抑制路面反射裂缝，施工时需与沥青层紧密贴合，避免空鼓；其次用于水泥路面、机场跑道的基层加固，以及高等级公路路基、边坡的加筋防护，尤其适合重载、高应力场景；也可用于隧道衬砌、地下工程的防裂加固，提升结构整体性。

2.  塑料土工格栅应用场景：侧重适配中低荷载、需适应土体变形的工程，核心应用于普通公路、乡村道路路基加固，软土地基处理，可有效分散土体应力，加速软土固结，施工时需平整铺设，避免褶皱；其次用于边坡绿化、河道护坡的加筋防护，以及垃圾填埋场、蓄水池的防渗辅助加筋，适配非重载、短期使用或露天但对耐久性要求不高的场景；双向塑料土工格栅也可用于小型停车场、广场的基层加固，性价比突出。

（四）选用注意事项

结合工程实际需求、施工环境及两种格栅的性能差异，选用时需重点关注以下几点，兼顾技术适配性和施工可行性：

1.  结合工程等级选型：高等级公路、永久性工程（如高速公路、机场跑道），优先选用玻纤土工格栅，确保强度和耐久性达标；普通公路、中短期工程、软基处理辅助加筋，可选用塑料土工格栅，兼顾性价比和施工便捷性。

2.  结合施工环境选型：露天、强紫外线、腐蚀性环境（如矿山、化工场地），优先选用玻纤土工格栅，其抗老化、抗腐蚀性能更优；地下工程、室内场景或非腐蚀性环境，可选用塑料土工格栅，降低采购成本。

3.  结合施工细节选型：沥青路面、水泥路面抗裂场景，选用玻纤土工格栅（需搭配浸润剂，提升与面层的粘结力）；需要现场裁剪、弯曲铺设的场景，选用塑料土工格栅（柔韧性好，施工效率高）；重载场景重点关注抗拉强度和节点强度，避免选用非标产品。

4.  核验产品合规性：选用时需向供应商索要第三方检测报告，核对抗拉强度、断裂伸长率、抗老化等核心指标，确保符合《土工合成材料 玻璃纤维土工格栅》（GB/T 21825-2008）、《土工合成材料 塑料土工格栅》（GB/T 17689-2008）等行业标准，避免因指标不达标影响工程质量。
